Задвижка с уплотнением металл по металлу

Задвижки с уплотнением металл/металл синие

Применение: Канализационные насосные станции, ливневая канализация, промышленные и другие химически нейтральные жидкости.

  • Уплотнительные кольца клина и корпуса из нержавеющей стали
  • Заменяемая гайка шпинделя из бронзы
  • Шпиндель невыдвижной с холоднокатаной резьбой и буртом
  • Прокладка крышка/корпус без асбеста с плоским сечением
  • Болты, соединяющие крышку с корпусом, из нержавеющей стали
  • Антикоррозийное покрытие на основе эпоксидной смолы — минимум 250 микрон

Все элементы защищены от коррозии

Доступные размеры для заказа:

Задвижка кольцевая фланцевая Jafar 2109C DN350 по запросу
Задвижка кольцевая фланцевая Jafar 2109C DN400 по запросу
Задвижка кольцевая фланцевая Jafar 2109C DN500 по запросу

—>

Применение: Канализационные насосные станции, ливневая канализация, промышленные и другие химически нейтральные жидкости.

  • Уплотнительные кольца клина и корпуса из нержавеющей стали
  • Заменяемая гайка шпинделя из бронзы
  • Шпиндель невыдвижной с холоднокатаной резьбой и буртом
  • Прокладка крышка/корпус без асбеста с плоским сечением
  • Болты, соединяющие крышку с корпусом, из нержавеющей стали
  • Антикоррозийное покрытие на основе эпоксидной смолы — минимум 250 микрон

Все элементы защищены от коррозии

Доступные размеры для заказа:

Задвижка кольцевая фланцевая Jafar 2110С DN40 по запросу
Задвижка кольцевая фланцевая Jafar 2110С DN50 по запросу
Задвижка кольцевая фланцевая Jafar 2110С DN65 по запросу
Задвижка кольцевая фланцевая Jafar 2110С DN80 по запросу
Задвижка кольцевая фланцевая Jafar 2110С DN100 по запросу
Задвижка кольцевая фланцевая Jafar 2110С DN125 по запросу
Задвижка кольцевая фланцевая Jafar 2110С DN150 по запросу
Задвижка кольцевая фланцевая Jafar 2110С DN200 по запросу
Задвижка кольцевая фланцевая Jafar 2110С DN250 по запросу
Задвижка кольцевая фланцевая Jafar 2110С DN300 по запросу

—>

Применение: Канализационные насосные станции, ливневая канализация, промышленные и другие химически нейтральные жидкости.

  • Уплотнительные кольца клина и корпуса из нержавеющей стали
  • Заменяемая гайка шпинделя из бронзы
  • Шпиндель невыдвижной с холоднокатаной резьбой и буртом
  • Прокладка крышка/корпус без асбеста с плоским сечением
  • Болты, соединяющие крышку с корпусом, из нержавеющей стали
  • Антикоррозийное покрытие на основе эпоксидной смолы — минимум 250 микрон

Все элементы защищены от коррозии

Доступные размеры для заказа:

Задвижка кольцевая фланцевая Jafar 2110С DN600 по запросу

—> Технические характеристики:

Класс герметичности «А»
Задвижка тип 2110С DN600 ряд 14 (короткая)
Рабочее давление: PN10, PN16 бар
Максимальная температура:до +70ºС
Фланцевая рассверловка соответствует российским нормам

Применение: Канализационные насосные станции, ливневая канализация, промышленные и другие химически нейтральные жидкости.

  • Уплотнительные кольца клина и корпуса из нержавеющей стали
  • Заменяемая гайка шпинделя из бронзы
  • Шпиндель невыдвижной с холоднокатаной резьбой и буртом
  • Прокладка крышка/корпус без асбеста с плоским сечением
  • Болты, соединяющие крышку с корпусом, из нержавеющей стали
  • Антикоррозийное покрытие на основе эпоксидной смолы — минимум 250 микрон

Все элементы защищены от коррозии

Доступные размеры для заказа:

Задвижка кольцевая фланцевая Jafar 2110С DN1000 по запросу

—> Технические характеристики:

Класс герметичности «А»
Задвижка тип 2110С DN1000 ряд 14 (короткая)
Рабочее давление: PN10 бар
Максимальная температура:до +70ºС
Фланцевая рассверловка соответствует российским нормам

Применение: Канализационные насосные станции, ливневая канализация, промышленные и другие химически нейтральные жидкости.

  • Уплотнительные кольца клина и корпуса из нержавеющей стали
  • Заменяемая гайка шпинделя из бронзы
  • Шпиндель невыдвижной с холоднокатаной резьбой и буртом
  • Прокладка крышка/корпус без асбеста с плоским сечением
  • Болты, соединяющие крышку с корпусом, из нержавеющей стали
  • Антикоррозийное покрытие на основе эпоксидной смолы — минимум 250 микрон

Все элементы защищены от коррозии

Доступные размеры для заказа:

Задвижка кольцевая фланцевая с электроприводом Jafar 2909С DN350 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2909С DN400 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2909С DN500 по запросу

—> Технические характеристики:

Класс герметичности «А»
Задвижка тип 2909С ряд 14 (короткая)
Рабочее давление: PN10, PN16 бар
Максимальная температура:до +70ºС
Фланцевая рассверловка соответствует российским нормам

Применение: Канализационные насосные станции, ливневая канализация, промышленные и другие химически нейтральные жидкости.

  • Уплотнительные кольца клина и корпуса из нержавеющей стали
  • Заменяемая гайка шпинделя из бронзы
  • Шпиндель невыдвижной с холоднокатаной резьбой и буртом
  • Прокладка крышка/корпус без асбеста с плоским сечением
  • Болты, соединяющие крышку с корпусом, из нержавеющей стали
  • Антикоррозийное покрытие на основе эпоксидной смолы — минимум 250 микрон

Все элементы защищены от коррозии

Доступные размеры для заказа:

Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN40 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN50 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN65 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN80 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN100 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN125 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN150 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN200 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN250 по запросу
Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN300 по запросу

—> Технические характеристики:

Класс герметичности «А»
Задвижка тип 2910С ряд 14 (короткая)
Рабочее давление: PN10, PN16 бар
Максимальная температура:до +70ºС
Фланцевая рассверловка соответствует российским нормам

Применение: Канализационные насосные станции, ливневая канализация, промышленные и другие химически нейтральные жидкости.

  • Уплотнительные кольца клина и корпуса из нержавеющей стали
  • Заменяемая гайка шпинделя из бронзы
  • Шпиндель невыдвижной с холоднокатаной резьбой и буртом
  • Прокладка крышка/корпус без асбеста с плоским сечением
  • Болты, соединяющие крышку с корпусом, из нержавеющей стали
  • Антикоррозийное покрытие на основе эпоксидной смолы — минимум 250 микрон

Все элементы защищены от коррозии

Доступные размеры для заказа:

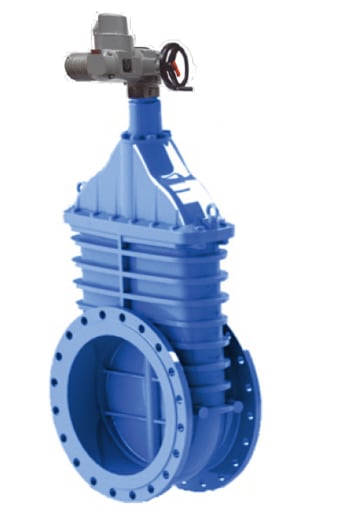

Задвижка кольцевая фланцевая с электроприводом Jafar 2910С DN600 по запросу

—> Технические характеристики:

Класс герметичности «А»
Задвижка тип 2910С ряд 14 (короткая)
Рабочее давление: PN10, PN16 бар
Максимальная температура: до +70ºС
Фланцевая рассверловка соответствует российским нормам

Задвижка с уплотнением металл по металлу – трубопроводная арматура повышенной прочности. Она рекомендована для тех случаев, когда использование затворов с мягким уплотнением невозможно или нежелательно.

Сфера применения

Синие задвижки металл/металл рекомендованы для систем водоотведения:

  • ливневой канализации;
  • канализационной насосной станции;
  • системы промышленных стоков (химически нейтральные жидкости).

Плюсы уплотнения металл по металлу

  • Широкий температурный диапазон эксплуатации.
  • Устойчивость к высокому давлению.
  • Герметичность класса А, нулевые показатели протечек.
  • Возможность использования с загрязненными средами, в том числе содержащими твердые механические включения.
  • Устойчивость к коррозии благодаря использованию нержавеющей стали и эпоксидному покрытию.
  • Возможность подключения электропривода.

Покупайте лучшее с ООО «ГК ТоталДэБ»

Задача нашей компании – обеспечение клиентов прочной и долговечной трубопроводной арматурой. Мы сотрудничаем с производителями, которым доверяют специалисты по всему миру. В их числе – Jafar, AVK, Hawle и другие. Работа с лидерами рынка гарантирует: в нашем каталоге вы найдете только лучшее.

Возникли проблемы с подбором арматуры? Мы поможем купить задвижки с уплотнением металл/металл. Пишите и звоните!

Источник

Задвижки стальные шиберно-ножевые с уплотнением металл по металлу

Задвижки стальные шиберно-ножевые с уплотнением металл по металлу Задвижки стальные шиберно-ножевые с уплотнением металл по металлу

Общее применение

Горная промышленность
Электроэнергетика
Химическое производство
Нефтегазопроводы
Водопроводное хозяйство
Целлюлозно-бумажная промышленность

Предназначены для работы в качестве запорного устройства на трубопроводах транспортирующих различные пульпы, жидкие среды нейтральные к материалам основных деталей задвижки.

Основные размеры и параметры

Герметичность в задвижке обеспечивается коррозионностойкой, износостойкой наплавкой уплотнительных поверхностей корпуса. По отношению к внешней среде герметичность обеспечивается сальниковым уплотнением.
Шиберные задвижки производства арматурного завода «Адмирал» могут быть изготовлены с закрытой рамой и кожухом для шпинделя для защиты шибера и шпинделя от воздействия агрессивной окружающей среды. В случае когда не требуется защита от окружающей среды для снижения массы и стоимости продукции задвижки изготовляются с открытым шибером.
Ограничительная шайба на конце шпинделя предохраняет задвижку от чрезмерной нагрузки органа запирания при неправильной настройке электропривода.
Уплотнение сальникового узла из различных материалов (подбираемых под требования заказчика) снижают фрикционный износ шибера и повышает долговечность сальникового узла.
В задвижках производства арматурного завода «Адмирал» отсутствуют полости где скапливаются твердые частицы, которые могу мешать полному закрытию шибера.

Читайте также:  Химия взаимодействие металлов с солью

Условный проход, DN

150…1000 мм

Номинальное давление, PN

Класс герметичности по ГОСТ 9544-2005

Присоединение к трубопроводу

межфланцевое по ГОСТ 12815-80, ГОСТ Р 54432-2011

Полный средний срок службы не менее

Гарантийная наработка

Гарантийный срок эксплуатации исполнения ст 20

12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя

Гарантийный срок эксплуатации исполнения ХЛ, нж, нжМ

18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки с предприятия-изготовителя

Источник

Задвижки шиберные металл-металл

Задвижки шиберные металл-металл Задвижки шиберные

Задвижка фланцевая с ручным приводом с уплотнением затвора «металл-металл» предназначена для установки в фонтанную арматуру или трубопровод, применяется в качестве запорного устройства для полного закрытия потока рабочей среды из скважин месторождений.

Заводом разработана серия шиберных за­движек различных исполнений, в зависимости от состава скважинной среды:

К1 — среда с содержанием С02 до 6 % по объему;
К2 — среда с содержанием H2S и С02 до 6 % по объему каждого;
КЗ — среда с содержанием H2S и С02 до 25 % по объему каждого.

Особенностью конструкции является воз­можность устранения утечек по штоку путем поддавливания пасты в пакет уплотнения. Конструкция задвижек обеспечивает при не­обходимости замену уплотнения по штоку без демонтажа задвижки с фонтанной арматуры. Задвижки снабжены указателем положения шибера.

Завод выпускает модели задвижек для рабо­чих давлений 14 МПа, 21 МПа, 35 МПа, 70 МПа, отвечающие требованиям стандарта API 6A для уровня качества PSL 1, PSL 2, PSL 3 и для классов температур К (- 60. + 82 °С), L(-46. + 82°C)mS(-18. + 121 °С).

1 — маховик
2 — корпус подшип­ника
3 — штифт
4 — крышка
5 — гайка
6, 11 — кольцо
7 — шпилька
8 — шток
9 — шибер
10 — седло
12-корпус
13,16-манжета
14-заглушка
15 — инжектор
17 — гайка манжеты
18 — подшипник
19 — указатель положе­ния шибера

Источник

Шиберная задвижка — сфера применения, конструкция, популярные марки

Любую трубопроводную магистраль промышленного, коммунального или бытового назначения невозможно представить без запорной арматуры. Одним из ее представителей является шиберная задвижка, находящая широкое применение при транспортировании определенного типа рабочих сред.

Стоит отметить, что арматура шиберного (ножевого, гильотинного) типа не применяется в быту и используется в основном в промышленных трубопроводах. В связи с этим она имеет отличное от аналогичных задвижек конструктивное исполнение и размерные параметры.

Рис. 1 Шиберная задвижка в трубопроводных линиях

Что такое шиберная задвижка и сферы ее применения

Шиберной задвижкой называют разновидность запорной арматуры, у которой затвором служит плоская пластина, перемещающаяся перпендикулярно (в единичных моделях под углом) потоку транспортируемой среды.

Шибер задвижка отличается от клиновой тем, что ее запорная пластина имеет небольшую толщину и соответственно малую площадь торцевой поверхности при опускании в седло. Во многих конструкциях ее еще более снижают, придавая форму заостренного ножа, способного рассекать среду со взвешенными частицами. Это позволяет использовать изделия для перекрытия потока рабочего тела в трубопроводах, транспортирующих жидкости с высоким содержанием мягких загрязнений или небольшого размера твердых фракций.

Также шибер-задвижки отличаются от клиновых аналогов более простой конструкцией, меньшей строительной длиной и низким весом.

Рис. 2 Сферы применения шибер задвижек – бункеры, шлюзы

Шиберные задвижки применяют в промышленных отраслях, занимающихся производством текстиля, жидких и сыпучих пищевых продуктов, целлюлозы, бумаги, химических реагентов, добычей полезных ископаемых, отводом канализационных стоков.

Их используют в трубопроводных магистралях, транспортирующих товарную нефть и нефтепродукты — бензин, керосин, дизельное топливо, а также устанавливают в линии подачи канализационных стоков или сыпучих материалов.

При добыче полезных ископаемых их помещают в трубопроводы, транспортирующие шлам — смесь воды с мелкими твердыми фракциями, образующимися после промывки рудного продукта. В транспортируемой водной среде могут содержаться частицы угля, целлюлозы, золы.

Шибер задвижки используют в трубопроводах подачи газа, системах вентилирования воздуха, дымоходах.

Некоторые сферы их применения не связаны с трубопроводами. К примеру, шиберные затворы устанавливают под вертикальные накопительные бункеры, где они управляют раздачей засыпанного материала. В других областях специальные задвижки с прямоугольным шибером большого размера используются в качестве шлюзов (щитовые затворы).

Рис. 3 Основные узлы ножевых затворов на примере моделей ПА 510 и ПА 520

Задвижка клиновая – назначение, классификация, характеристики, установка. В статье подробно рассказывается про клиновые задвижки, где применяют, характеристики и типоразмеры, а также, как устанавливать и эксплуатировать. Возможно будет интересно почитать.

Устройство шиберной задвижки и материалы ее изготовления

Основными узлами типовой шибер-задвижки являются:

Корпус. Состоит из основной части и крышки (во многих конструкциях имеет стойку с бугельным узлом), соединяемых между собой болтами. Основные материалы изготовления корпусных деталей — углеродистая сталь марки WCB (аналоги литьевые стали 20Л, 25Л, 30Л), нержавейки (например 20Х13, CF8, CF8M, AISI 304, AISI 310, AISI 316), серый (СЧ20, СЧ25) и высокопрочный шарографитовый чугун (ВЧШГ) марок GG-40 или GG-25.

К эксклюзивным материалам изготовления корпусов можно отнести алюминий, бронзу и ураниус AISI 904L.

Обычно корпуса задвижек покрывают эпоксидным или порошково-эпоксидным компаундом синего цвета толщиной около 250 мкм.

Шибер. Чаще всего затворную пластину выполняют из коррозионно устойчивых металлических сплавов, которыми являются нержавейки AISI 304, AISI 310 или AISI 316.

Шпиндель. Элемент отвечает за перемещение затворной пластины, обычно выполняется из нержавеющей стали (20Х13).

Рис. 4 Материалы изготовления уплотнений в изделиях марки СМО и их разновидности

Уплотнения седел. Основные материалы седельных уплотнений в шибер-задвижках:

EPDM — этилен-пропилен-диеновый эластомер (ЭПДМ) используется в качестве уплотнителя при транспортировке сред рабочей температурой в + 90 °С и максимальной не более + 125 °С.

NBR — акрило-нитрил-бутадиеновый каучук, обладает относительно невысокой термостойкостью с максимальным порогом не более + 90 °С, при его использовании температура рабочей среды не должна быть выше + 80 °С.

Viton (FKM, FPM) — класс синтетических фторированных каучуков (СФК), обладающих максимальным температурным порогом в + 200 °С, могут длительное время эксплуатироваться при температуре + 180 °С.

PTFE (ПТФЭ) — известный многим фторопласт белого цвета с мыльной на ощупь поверхностью. Материал обладает очень низким коэффициентом трения и наивысшей термостойкостью среди всех уплотнителей в + 270 °С. Его в основном используют в качестве сальникового уплотнения, при работе в седлах фторопласт не обеспечивает 100% герметизацию.

Нитрил (Nitril) — синтетический бутадиен-нитрильный каучук (резина), стойкий к воздействию нефтепродуктов, масел, кислот и щелочей слабой концентрации. Выдерживает рабочие температуры до + 90 °С.

Hypalon (CSM) — продукт от компании Дюпон (DuPont), представляющий собой хлорсульфированный полиэтиленовый эластомер ХСПЭ (полихлоросульфат, CSPE). Хайпалон является каучуком общего применения с хорошими механическими свойствами и высокой устойчивостью истиранию, износу и агрессивным химическим реагентам. Максимальный температурный порог резин на основе ХСПЭ доходит до + 120 °С.

Силикон (Silicone) — кремнийорганический силиконовый каучук является эластичным материалом, способным функционировать в диапазоне температур от — 60 до + 300 °С (выдерживает 500 часов). Максимальная рабочая температура силиконовой резины при сроке эксплуатации в 20 лет — + 120 °С. Силикон устойчив к окислителям, маслам и органическим растворителям, имеет низкий коэффициент остаточной деформации, то есть легко восстанавливает свою форму. К недостаткам кремнийорганической силиконовой резины можно отнести ее недостаточно высокую прочность при растяжении на разрыв в сравнении с другими эластомерами.

Читайте также:  Конспекты по химии коррозия металлов

Рис. 5 Конструкция шибер-задвижек по ГОСТ Р 55020-2012

Набивка сальника. В шибер задвижках сальник обеспечивает герметизацию в корпусе перемещающейся плоской пластины и имеет форму внутренней поверхности, соответствующую вытянутому прямоугольном шиберу. В качестве его набивки и кольцевых прокладок выступают следующие материалы:

  • Сухое хлопчатобумажное волокно, используется в установках общего назначения, работающих с твердыми сыпучими материалами.
  • Промасленное хлопковое волокно. Представляет собой сплетенные нити, пропитанные консистентной смазкой. Является набивкой для типовой запорной арматуры, работающей под давлением.
  • Хлопчатобумажное волокно с ПТФЭ – это набивка общего назначения из плетеных волокон хлопка с тефлоновой пропиткой.
  • Тефлоновое акриловое волокно. Представляет собой пропитанные тефлоном по технологии вакуумной дисперсии синтетические нити из акрила. Является типовой набивкой для задвижек, эксплуатируемых под давлением в среде агрессивных жидкостей (масла, окислители, щелочи и кислоты) или со взвешенными частицами.
  • Волокнистый (смазанный) ПТФЭ. Фторопластовые волокна с диагональной системой переплетения могут функционировать при высоких скоростях перемещения шибера практически в любой агрессивной среде, а также содержащей твердые фракции.
  • Термостойкое волокно из графита, представляет собой диагонально переплетенные нити, пропитанные смазкой из аналогичного материала. Набивка является универсальной, так как способна выдерживать не только высокие температуры паров, газов и жидкостей, но и их агрессивный химический состав. Графит не боится масел, растворителей, подавляющего числа щелочей и кислот.
  • Керамическое волокно используется в шиберных затворах, работающих с высокотемпературным воздухом или газами при низких давлениях.
  • Фторопласт PTFE, нитрил и ЭПДМ применяются в качестве прямоугольных прокладок.

Также в задвижках при транспортировке жидкостей с различного типа частицами применяют уплотнительные узлы металл по металлу, допускающее утечки по воде не более 1,5 %.

Крепежные элементы. Болты и гайки обычно делают из углеродистых сталей марок Ст20, Ст25, Ст30.

Подшипники, штурвал. Подшипники выпускают из стали или нержавейки, колесо штурвала может быть чугунным или стальным.

Рис. 6 Типоразмеры задвижек по ГОСТ Р 55020-2012

Какими бывают задвижки для трубопроводов, устройство и принцип работы. При выборе дисковых затворов для систем водоснабжения, возможно, будет интересно получить общую информацию про виды и конструкции существующих задвижек. Почитайте об этом в отдельной статье.

Технические характеристики

Общие технические условия на шиберные задвижки, используемые в магистральных нефтепроводах, приведены в ГОСТ Р 55020-2012. Некоторые положения этого документа:

  • Номинальные диаметры (DN). Показатель (иногда обозначается как Ду) равен сечению внутреннего проходного канала, основные типоразмеры: 100 — 150 – 200 – 250 – 300 – 350 – 400 – 500 – 600 – 700 – 800 – 1000 – 1050 — 1200 мм.
  • Номинальное давление (PN). Указывает на напорные характеристики транспортируемой среды при рабочих температурных параметрах, типовой ряд: 16 – 25 – 40 – 63 – 80 – 100 — 125 бар.
  • Перепады давлений в максимуме при открытии заслонки: 16 – 25 – 30 – 40 – 50 — 63 – 70 — 80 – 100 бар.
  • Температура транспортируемой среды: — 15 до + 80 °С.
  • Герметичность: класса А без видимых протечек.
  • Привод: ручной со штурвалом, редукторный, электрический.

Рис. 7 Типы приводов

  • Климатическое исполнение: У1 (температура внешней среды до — 40 °С) и ХЛ1 (до — 60 °С).
  • Варианты установки: подземный и надземный.
  • Направление движения рабочего тела: двухстороннее.
  • Процентное содержание взвесей в подаваемой среде: не более 20%.
  • Тип подсоединения к трубам: сварное (с патрубками под сварку или с приварными катушками), фланцевое, с ответными фланцами под приварку, комбинированное (один патрубок с фланцем, второй под сварку).
  • Конструктивное исполнение корпуса: литой, лито-сварной, лито-штампо-сварной, штампо-сварной.
  • Конструктивное исполнение фланцев: литые, приваренные встык и плоские приварные.
  • Срок эксплуатации: не меньше 50 лет.
  • Назначенный эксплуатационной срок: от 30 лет.

Рис. 8 Конструкция и материалы изготовления шиберного затвора на примере изделий марки Omal серии Pal (Италия)

  • Полный и назначенный ресурс: соответственно 3000 и 1500 циклов.
  • Срок службы и ресурс сменных деталей: соответственно 15 лет и 750 циклов.

Так как шибер-задвижки используют не только в трубопроводных магистралях с нефтепродуктами, указанные выше положения ГОСТ Р 55020-2012 не являются обязательным для их производителей.

Многие фирмы выпускают продукцию в более широком диапазоне условных проходов от 50 до 2000 и даже до 3000 мм.

Также в сравнении с ГОСТ Р 55020-2012 могут отличаться и напорные характеристики выпускаемых изделий — к примеру любой показатель в диапазоне от 1 до 10, 25 или 40 бар, а также их температурные параметры, типы привода (гидро- и пневмопривод). Многие производители поставляют продукцию с иным более широким рядом климатических исполнений.

Рис. 9 Размерные и физические параметры шиберных затворов на примере изделий серии ПА 570

Шиберные задвижки — разновидности

Различают однонаправленные и двунаправленные разновидности шибер-задвижек. В первом случае они способны удерживать рабочую среду с давлением около 30% от номинального.

Существует класс шламовых задвижек, эксплуатируемых в системах перекачивания пульпы — смеси воды с горными породами. Такие изделия оснащаются системой промывки для очистки от накопившегося осадка в виде съемной крышки в нижней части корпуса.

В пищевой, химической, целлюлозно-бумажной промышленности транспортируют жидкости с содержанием частиц до 20% или сыпучие материалы. В этом случае используют изделия с заостренным серповидным, гильотинным (прямым) затвором, позволяющим эффективно отсекать высокоплотные потоки.

Не все шибер-задвижки размещают в трубопроводных магистралях. Некоторые их разновидности находят применение в бункерных вертикальных емкостях с сыпучими материалами, объемом подачи которых управляет ножевая заслонка.

Также специальные шиберные затворы могут быть использованы в системах вентилирования и дымоходах.

Крупногабаритные изделия с квадратным ножом применяют в шлюзах, где их заслонка перекрывает жидкостной поток.

И наконец существуют задвижки с наклонным под углом 30° шибером, находящие применение в целлюлозно-бумажном производстве.

Рис. 10 Разновидности шиберных затворов марки СМО

Основные разновидности поставляемых на рынок шиберных задвижек можно рассмотреть на примере продукции фирмы ПромАрм.

ПромАрм (ПА) — торговый знак российского производителя с предприятием в городе Пенза, с 2013 года выпускающего шиберные затворы в корпусах из шарографитового чугуна (GGG-40), углеродистой (WCB), нержавеющей (CF8), жаропрочной молибденовой (CF8M) сталей, других специальных сплавов. Все изделия имеют условные диаметры от 50 до 1200 мм (кроме ПА 570) и оснащены следующими типами приводных механизмов: ручной штурвальный (DN 50 – 500 мм), рычажный (DN 50 — 300 мм), редукторный, пневматический, электрический (DN 50 — 1200 мм).

Варианты их исполнений для различных климатических условий: УХЛ4, У, ХЛ, ТМ, Т, ТВ. Затворы ПА выпускают следующих серий:

ПА 510 — межфланцевая одностороннего или двухстороннего типа действия шиберная задвижка со сквозным серповидным ножом и эластомерным уплотнителем (рис. 3). Рассчитана на напор подаваемой среды в 2 (DN 700 — 1200 мм), 4 (500 — 600 мм), 6 (300 — 450 мм) и 10 (50 – 250 мм) бар.

Назначение шиберного затвора ПА 510 – регулировка подачи жидкостей с высоким количеством фракций во взвешенном состоянии (до 20%), целлюлозы, древесной массы, порошков, золы, высококонцентрированного шлама в виде пульпы с концентрацией 5 — 20%, спиртных напитков. Он может использоваться при подаче по наклонным трубам самотеком твердых и порошкообразных веществ.

Отличительная особенность ПА 510 — наличие составного корпуса из двух симметричных половинок.

Рис. 11 Ножевые затворы СМО

ПА 520 — шиберно-ножевая межфланцевая задвижка с уплотнением из эластомеров U-образной формы, предназначена для работы в среде с содержанием примесей не более 5% (сточные воды). В зависимости от типоразмеров изделия рассчитаны на давления 2 — 4 — 6 — 10 бар.

Читайте также:  Одинаковым для атомов щелочных металлов является

ПА 530 — двухсторонний межфланцевая шиберная задвижка, предназначенный для работы в среде загрязненных жидкостей с объемом взвесей до 5% (трубопроводные магистрали подачи ливневых, канализационных, промышленных сточных вод).

Выпускается в разборном корпусе на эксплуатационные давления 16 (DN 50 — 150 мм), 10 (200 — 400 мм), 8 (450 — 600 мм), 6 (650 — 1000), 4 (1200 мм) бара.

В ПА 530 используется уплотнение из эластомеров U-образной формы с дополнительными верхними перемычками, благодаря чему улучшились его напорные характеристики.

Рис. 12 Конструкция ПА 540 и ПА 550

Задвижка с обрезиненным клином 30ч39р – характеристики, применение. В статье подробно рассказывается про клиновые задвижки 30ч39р, где применяют, характеристики и типоразмеры, а также, как устанавливать и эксплуатировать. Возможно будет интересно почитать.

ПА 540 — задвижка цельноотлитая межфланцевая чугунная с односторонней герметичностью и уплотнением из эластомера или металл по металлу. Благодаря тому, что ее нож имеет специально спрофилированную (закругленную) кромку, она может работать в среде с содержанием взвесей до 5% и волокон до 35%. При работе с гранулами и порошками ее монтируют в положении, обратном стрелке на корпусе, указывающей направление прямого потока. Изделие рассчитано на следующие диапазоны давлений рабочей среды: 10 (DN 50 — 250 мм), 6 (300 — 450 мм), 4 (500 — 600 мм), 2 (700 – 1200) бара.

ПА 550 — двунаправленная шламовая задвижка межфланцевая гильотинная (прямая кромка заслонки) со вставками из резины. Находит применение в магистралях с жидкостями, имеющих высокое содержание абразивных твердых фракций, грязи, камней и пульпы, что характерно для горной добычи полезных ископаемых. Уплотнители из эластомеров выпускают с армировкой металлическим сердечником. Имеет напорные характеристики: 10 (DN 50 – 200), 7 (250 — 400 мм), 5 (450 – 600 мм), 3 (700 — 900 мм), 2 (1000 -1200 мм) бара.

В нижней части корпуса находится съемная крышка для промывки.

Рис. 13 Конструктивное устройство ПА 560 и ПА 570

ПА 560 — шиберная задвижка для межфланцевого подсоединения с двухсторонней герметичностью и износостойким цельноформованным полиуретановым уплотнением, имеющим паз для погружения ножа. Предназначена для эксплуатации в трубопроводах горнодобывающей промышленности, транспортирующих жидкую среду с высоким содержанием твердых фракций — шлам, пульпу, загрязненную воду с песком и мелкими камнями, абразивными частицами. Выпускается в корпусе из чугуна или стали, рассчитана на напор подаваемой среды в 6, 8, 10 и 16 бар.

ПА 570 — межфланцевая шиберная задвижка однонаправленного действия высокого давления, выпускаемая в закрытом корпусе. Предназначена для эксплуатации в трубопроводах диаметров от 50 до 2000 мм, транспортирующих жидкости с содержанием взвесей не более 5%. Все изделия способны выдерживать давление до 25 бар, управляются при помощи штурвала и рычага (50 — 300 мм), редуктора, пневмо- и электропривода (50 — 2000 мм). ПА 570 имеет двойное сальниковое уплотнение из эластомеров или металл по металлу в области прохождения ножа через корпус и на выходе шпинделя, обеспечивающее ее высокие напорные характеристики.

Рис. 14 Внешний вид шиберных затворов END Armaturen

Производители

Помимо продукции рассмотренной выше компании ПромАрм свой товар на отечественный рынок поставляют следующие компании:

END Armaturen — немецкий производитель высококачественной шиберной арматуры из стали и чугуна (GG-25) в закрытых корпусах, рассчитанной на давления 5, 6, 7, 8, 10 бар и температуры рабочего тела до 190 °С. Предлагаемые к продаже двунаправленные изделия с U-образным шибером диаметрами от 50 до 400 мм выпускают с ручным и рычажным управлением.

Zetkama — хорошо известный на отечественном рынке польский производитель поставляет шиберные задвижки из литого чугуна марки EN- GJL- 250 диаметрами от 50 до 1200 мм. Изделия предназначены для эксплуатации в трубопроводах, транспортирующих жидкости с 5% содержанием твердых фракций, установках для подачи сухих материалов в целлюлозно-бумажный промышленности, в системах канализации с 35% содержанием отходов. Шибер-задвижки рассчитаны на работу при давлении рабочей среды в 2, 4, 7 и 10 бар и ее температуру не более 90 °С.

Рис. 15 Шиберная задвижка Zetkama

FAF Vana — торговая марка турецкого производителя широкого ряда запорной и регулирующей арматуры. Шибер-задвижки FAF выпускают в корпусах из обычного или высокопрочного чугуна диаметрами от 50 до 600 мм. Все они рассчитаны на напор рабочей среды в 10, 16 бар и ее температуру не более + 130 °С. Предназначены для эксплуатации в среде из чистых и сточных вод, пульпы, кристаллизованных и порошкообразных веществ, используются для транспортировки веществ в пивоваренной и пищевой промышленности.

СМО — бренд испанской компании с центральным офисом и производственными мощностями в городе Талоса, основанной в 1993.

Фирма поставляет на отечественный рынок очень широкий ассортимент шиберных задвижек различных конструкций — более 20 наименований с различными литерами. Арматуру выпускают из разных материалов условных проходов от 50 до 3000 мм со всеми типами приводов. Диапазон давлений всех изделий от 0,5 до 100 бар, рабочие среды — газы, чистые и с различным содержанием взвешенных или твердых фракций жидкости.

Рис. 16 Шиберная задвижка ABRA

ABRA — торговая марка китайской компании, реализацией продукции которой на территории России занимается фирма Абрадокс. Шиберная задвижка ABRA выпускают диаметрами от 50 до 600 мм на давления 4, 6, 10 и 16 бар. В ассортиментный перечень продукции входит несколько видов ножевых моделей разных типоразмеров, рабочая температура которых зависит от типа используемых уплотнений: для EPDM она лежит в диапазоне от — 10 до + 95 °C, для NBR этот показатель от — 10 до + 70 °С.

Tecofi — торговая марка французской компании, выпускающей широчайший ряд шиберных ножевых задвижек следующих серий: типовая VG, со сквозным ножом (VGT), для раздаточных бункеров (VGS), с квадратным ножом (VGC), с наклонным под 30 градусов затвором прямоугольной формы (VGA), шлюзовая с прямоугольным ножом (VGM).

Материалами корпусов шибер-задвижек Tecofi являются обычный и ковкий чугун, углеродистая сталь, нержавейка, алюминий, поливинилхлорид (ПВХ). Шибер-задвижки Tecofi выпускают диаметрами от 50 до 1200 мм, их номинальные давления — 1, 2, 4, 7 и 10 бар, в специальных конструкциях напорные характеристики могут быть 25 и 40 бар. Рабочая температура для уплотнения из EPDM — 110 °С.

Рис. 17 Шиберная задвижка бренда Tecofi

Рекомендации по монтажу

При установке шибер-задвижек в трубопровод необходимо соблюдать следующие рекомендации:

  • Перед монтажом стоит убедиться, что подсоединительные фланцы очищены от грязи, окалины, ржавчины, на них отсутствуют царапины.
  • Также следует проверить линейность трубопровода — задвижка не предназначена для его выравнивания и в случае ее установки в несоосные торцы велика возможность возникновения протечек и даже трещин в корпусе.
  • Следует избегать гидравлических ударов в системе, которые может вызвать быстрое открытие затворов задвижек.
  • Корпуса тяжелой запорной арматуры желательно обвязывать мягким ленточным стропом. Ни в коем случае не следует крепить арматуру за штурвал или привод.
  • При установке стоит избегать ударов и трений — это может привести к разрушению защитного покрытия корпуса и его ускоренной коррозии.
  • Обязательно следует устанавливать арматуру по стрелке на корпусе, показывающей направление движения транспортируемого потока.
  • Шиберные задвижки поставляются с незатянутым сальником. Перед монтажом все его болты должны быть затянуты.
  • Шибер-задвижка может устанавливаться в любом положении за исключением вертикального нижнего.
  • Для тяжелых изделий больших габаритных размеров, установленных горизонтально, следует предусмотреть поддерживающие опоры.

Рис. 18 Правила монтажа

Шиберные задвижки находят широкое применение во многих отраслях промышленности и народного хозяйства, где производится транспортировка по трубопроводам и без их наличия газов и чистых или с загрязнениями жидкостей. Благодаря широкому спектру использования, шиберная запорная арматура имеет довольно большое число вариантов конструктивных исполнений, материалов изготовления основных узлов, которыми являются корпуса, шиберы и уплотнения.

Источник

Поделиться с друзьями
Металл
Adblock
detector
