Припои для драгоценных металлов



Ручное изготовление ювелирных изделий из благородных металлов и природных минералов

Наши дополнительные сервисы и сайты:

e-mail:	office@matrixplus.ru tender@matrixplus.ru
icq:	613603564
skype:	matrixplus2012
телефон	+79173107414 +79173107418

г. С аратов

Химия для очистки ювелирки

Liveinternet

В ювелирной промышленности припои различают по их металлическим основам (припои оловянные, кадмиевые, цинковые, магниевые, алюминиевые, медные, серебряные, золотые), а также по температуре плавления (легкоплавкие, среднеплавкие, тугоплавкие). Изготовлены припои могут быть в виде фольги, ленты, проволоки, стружки, сетки, литых прутков, фигурных отливок и т. д.

Припои должны непременно обладать тремя свойствами: хорошо смачивать основные металлы; хорошо растекаться, обеспечивая качественное заполнение зазора; образовывать прочные и долговечные соединения. Выбор нужного припоя определяется свойствами основного металла, рабочей температурой припоя, методом пайки.

Золотые припои. Используются для пайки ювелирных изделий из золота и платины. Отличаются особо высокой коррозионной стойкостью. Проба золотых припоев должна быть идентична пробе изделий. Одной пробе обычно соответствует несколько припоев, которые отличаются друг от друга температурой плавления и цветом. Цвет золотых припоев зависит от соотношения в них меди и серебра: больше меди — припой розовый, больше серебра — зеленоватый, одинаковое количество меди и серебра — розовато-желтый. Прибавка цинка придает припою зеленый цвет, от прибавки кадмий цвет припоя не изменяется. На практике различают белые и желтые золотые припои. Желтые припои применяют при пайке изделий из золота желтых оттенков, Целыми паяют изделия из белого золота и платины. По количеству содержащихся в припоях меди, цинка, кадмия, олова их делят на мягкие (легкоплавкие) и твердые (средне- и тугоплавкие).

Таблица 3.2 Золотые припои 585-й пробы, применяемые в отечественной ювелирной промышленности

Таблица 3.3 Золотые припои 750-й пробы, применяемые в отечественной ювелирной промышленности

Таблица 3.4 Золотые припои 583-й пробы, применяемые на предприятиях Минместпрома

Таблица 3.5 Золотые припои 750-й пробы, применяемые на предприятиях Минместпрома

В табл. 3.2 и 3.3 приведены марки, состав, тип, рабочая температура золотых припоев, применяемых на предприятиях ювелирной промышленности. Ряд золотых припоев 583-й и 750-й проб (табл. 3.4 и 3.5) находят применение на предприятиях Минместпрома страны.

Существуют также золотые припои 500-й и 375-й проб (табл. 3.6), которые используются при пайке реставрируемых и ремонтируемых изделий. А в табл. 3.7 и 3.8 дан ряд золотых припоев, применяемых зарубежными фирмами.

Таблица 3.6 Золотые припои 500-й и 375-й проб

Таблица 3.7 Рецепты составления ряда золотых припоев, применяемых за рубежом

Серебряные припои. Основные отличительные свойства серебряных припоев — пластичность, прочность, антикоррозийность. Температура плавления их 650- 810°С. Они обеспечивают требуемую смачиваемость соединяемых поверхностей паяемых деталей, хорошо заполняют зазоры швов. В отличие от золотых серебряные припои могут не соответствовать пробе изделий. На предприятиях
ювелирно^ промышленности в настоящее время применяют около десятка серебряных припоев (табл. 3.9). Более двух десятков серебряных припоев различных проб (табл. 3.10) используются при пайке ювелирных изделий на предприятиях Минместпрома. В табл. 3.11 приведен ряд серебряных припоев, применяемых за рубежом.

Можно привести также составы ряда серебряных припоев, применяемых ювелирами зарубежных фирм: 5-9 частей чистого серебра плюс 3 части латуни или 7 частей чистого серебра плюс 3 части меди плюс 2 части цинка, или 2 части чистого серебра плюс 1 часть латуни, или 8 частей серебра 800-й пробы плюс 1,5 части цинка.

Таблица 3.8 Золотые припои, применяемые за рубежом

Таблица 3.9 Серебряные припои, применяемые в отечественной ювелирной промышленности

Медно-цинковые припои. Припои на основе медь — цинк (табл. 3.12) имеют удовлетворительную низкую температуру плавления, но у них недостаточно высокие показатели пластичности. Эти припои используются при пайке изделий из меди, которые будут испытывать на себе воздействия удара и изгиба. Пайку изделий из меди ведут также двойными латунями Л63 и Л60. У этих припоев более высокая температура плавления; механические свойства их тоже выше.

Ряд латунных припоев, применяемых ювелирами зарубежных фирм, приготовляются в следующие составах: 7 частей латуни плюс одна часть цинка или 5 частей латуни плюс 2-5 частей цинка, или 3-4 части латуни плюс 1 часть цинка, или 12 частей латуни плюс 4 части цинка плюс 1 часть олова, или 20 частей латуни плюс 1 часть цинка плюс 4 части олова, или 18 частей латуни плюс 4 части цинка плюс 1 часть чистого серебра.

Медно-фосфорные припои. Эта группа припоев (табл. 3.13) необходима для пайки ювелирных изделий и.ч латуни, нейзильбера, мельхиора, алюминиевой бронзы и медно-никелевых сплавов. Их главный недостаток — слабая пластичность, для увеличения которой в них добавляют олово и цинк. Приготовляются медно-фосфорные припои в виде порошкообразной пасты.

Таблица 3.10 Серебряные припои, применяемые на предприятиях Минместпрома

Таблица 3.11 Серебряные припои, применяемые за рубежом

Припои на основе олова могут иметь следующий состав: 1 часть чистого олова плюс 1 часть чистого свинца или 2 части чистого олова плюс 1 часть чистого свинца, или 5 частей чистого олова плюс 3 части чистого свинца.
Пастообразные припои, В последнее время при пайке серийно выпускаемых ювелирных изделий все чаще стали применяться так называемые пастообразные припои (паяльные пасты) на основе сплавов золота 583-й пробы. Нанесение таких припоев на паяемые изделия осуществляется механизированно с помощью специального дозирующего устройства — дозатора, что повышает производительность труда, улучшает культуру производства. Применение таких припоев при реставрации изделий позволяет легко устранять дефекты: трещины, поры, раковины.

Таблица 3.12 Медно-цинковые припои, применяемые в отечественной ювелирной промышленности

Таблица 3.13 Медно-фосфорные припои, применяемые в отечественной ювелирной промышленности

Таблица 3.14 Припои для изделий из золота 56-й пробы

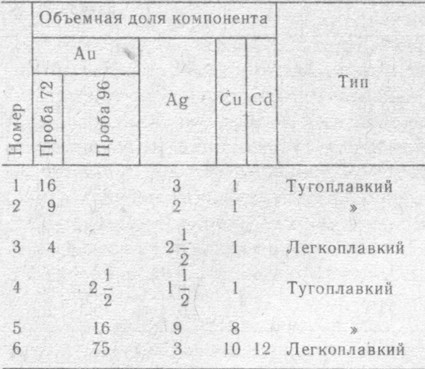

Таблица 3.15 Припои для изделий из золота 72-й пробы

Таблица 3.16 Припои для изделий из золота 94, 92 и 82-й проб

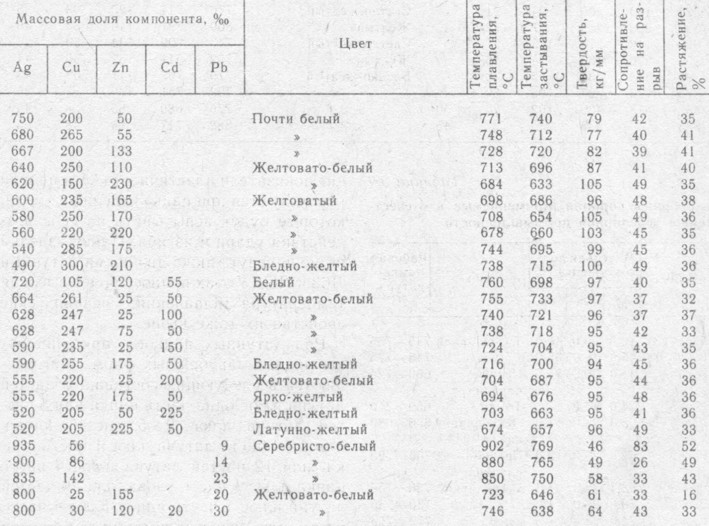

Таблица 3.17 Припои для изделий из серебра

В табл. 3.14-3.16 приведены припои для изделий из золота, в табл. 3.17 — для изделий из серебра, а в табл. 3.18 — для изделий из стали, меди, латуни, алюминия и олова, применявшихся ювелирами в дореволюционное время.

Размещение припоя. При нанесении припоя следует строго соблюдать некоторые закономерности. Кусочки припоя по форме должны быть прямоугольного сечения; не должны быть слишком большими или слишком малыми. Укладывать припой необходимо не бессистемно, а в определенной последовательности и только с одной стороны (рис. 3.3, в), помня одновременно о том, чтобы остатки его можно было легко удалить. Располагать припой следует на внутренних, обратных сторонах изделий. Нарезают припой ножницами, а укладывают с помощью пинцета. Нанести припой можно и по типу подвода электрода, как в процессах сварки (рис. 3.3, г). Квалифицированный ювелир стремится произвести пайку множества швов наименьшим количеством припоя. Для получения качественных паяемых соединений и удаления из места пайки всевозможных окислов применяются различные химикаты, которые называются флюсами.

Таблица 3.18 Припои для изделий из стали, латуни, меди, алюминия, олова

широкого применения

для дезинфекции на объектах железнодорожного транспорта, пищевой промышленности, ЛПУ, ветеринарного надзора

Моющие средства

для железнодорожного транспорта, сертифицированные ВНИИЖТ- «Фаворит К» и «Фаворит Щ», внутренняя и наружная замывка вагонов.

Источник

Припои серебряные ГОСТ 19738-74

Серебро содержащие припои – в народе ПСРы и ли просто серебряный припой, содержит различное содержание серебра как драгоценного металла.

Серебряный припой применяется для:
– Лужения и пайка меди, медных и медно-никелевых сплавов, никеля, ковара, нейзильбера, латуней и бронз
– Пайки железоникелевого сплава с посеребренными деталями из стали
– Пайки стали с медью, никелем, медными и медно-никелевыми сплавами
– Пайки меди с никелированным вольфрамом
– Пайки титана и титановых сплавов с нержавеющей сталью
– Пайки меди и медных сплавов с жаропрочными сплавами и нержавеющими сталями
– Пайки меди и латуни с коваром, никелем, с нержавеющими сталями и жаропрочными сплавами, пайка свинцово – оловянистых бронз

– Пайки и лужения меди, никеля, медных и медно-никелевых сплавов с посеребренной керамикой, пайка посеребренных деталей
– Пайки меди и никеля со стеклоэмалью и керамикой
– Пайки и лужения ювелирных изделий
– Самофлюсующиеся припои для пайки меди с бронзой, меди с медью, бронзы с бронзой
– Пайки меди, медных сплавов и сталей по свежему медному гальваническому покрытию не менее 10 мкм
– Пайки и лужения цветных металлов и сталей
– Пайки и лужения серебряных деталей

Обозначение серебросодержащих марок припоев буквы означают: П – припой, Ср – серебро, Кд – кадмий, Ц – цинк; Су – сурьма, М – медь, Ф – фосфор, О – олово, С – свинец. Цифра после буквы означает содержание серебра в процентах.

Припои содержащие серебро

Silver solders – припои серебряные – согласно гостов. Госты на припои содержащие серебро могут быть полезны при аффинаже серебра, извлечении и применения серебра, также узнать и применять на практике значения температур серебро содержащих припоев.

ОКП 17 5232 Дата введения 1975-01-01

ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета стандартов Совета Министров СССР от 26.04.74 N 1015
Ограничение срока действия снято Постановлением Госстандарта от 31.01.85 N 241
ВЗАМЕН ГОСТ 8190-56 в части разд. 1. Марки
ИЗДАНИЕ с Изменением N 1, утвержденным в январе 1985 г. (ИУС 5-85)

Марка припоя

Химический состав, %

Сереб-ро

Медь

Цинк

Олово

Мар-ганец

Сурь-ма

Фос-фор

Кадмий

Ни-кель

Свинец

Примеси, не более

Свин-ца

Желе-за

Вис- мута

Суммаопре- деля- приме- сей

ПСр72

72,0±0,5

Осталь-ное

–

–

–

–

–

–

–

–

0,005

0,10

0,005

0,10

ПСр 71

71,0±0,5

Осталь-ное

–

–

–

–

1,0±0,2

–

–

–

0,005

0,15

0,005

0,15

ПСр70

70,0±0,5

26,0±0,5

Осталь-ное

–

–

–

–

–

–

–

0,050

0,10

0,005

0,15

ПсрМО 68-27-5

68,0±0,5

Осталь-ное

–

5,0±0,5

–

–

–

–

–

–

0,005

0,15

0,005

0,15

ПСр 65

65,0±0,5

20,0±0,5

Осталь-ное

–

–

–

–

–

–

–

0,100

0,10

0,005

0,15

ПСр 62

62,0±0,5

28,0±1,0

–

Осталь-ное

–

–

–

–

–

–

0,005

0,15

0,005

0,15

ПСр 50

50,0±0,5

Осталь-ное

–

–

–

–

–

–

–

–

0,005

0,15

0,005

0,15

ПСр 50Кд

50,0±0,5

16,0±1,0

16,0±1,0

–

–

–

–

Осталь-ное

–

–

0,100

0,10

0,005

0,15

ПСрКдМ 50-34-16

50,0±0,5

Осталь-ное

–

–

–

–

–

31,0±1,0

–

–

0,005

0,15

0,005

0,15

ПСр 45

45,0±0,5

30,0±0,5

Осталь-ное

–

–

–

–

–

–

–

0,050

0,10

0,005

0,15

ПСрМЦКд 45-15-16-24

45,0±0,5

Осталь-ное

16,0±1,0

–

–

–

–

24,0±1,0

–

–

0,150

0,15

0,005

0,15

ПСр 40

40,0±1,0

16,7±0,7

17,0±0,8

–

–

–

–

Осталь-ное

0,3±0,2

–

0,050

0,10

0,005

0,15

ПСр 37,5

37,5±0,5

Осталь-ное

5,5±0,5

–

8,2±0,3

–

–

–

–

–

0,050

0,10

0,005

0,15

ПСр 25

25,0±0,3

40,0±1,0

Осталь-ное

–

–

–

–

–

–

–

0,050

0,10

0,005

0,15

ПСр 25Ф

25,0±0,5

Осталь-ное

–

–

–

–

5,0±0,5

–

–

–

0,010

0,15

0,010

0,15

ПСр 15

15,0±0,5

Осталь-ное

–

–

–

–

4,8±0,3

–

–

–

0,100

0,05

0,010

0,15

ПСр 12М

12,0±0,3

52,0±1,0

Осталь-ное

–

–

–

–

–

–

–

0,050

0,10

0,005

0,15

ПСр 10

10,0±0,3

53,0±1,0

Осталь-ное

–

–

–

–

–

–

0,050

0,10

0,005

0,15

ПсрО 10-90

10,0±0,5

–

–

Осталь-ное

–

–

–

–

–

–

0,200

0,15

0,010

0,30

ПсрОСу 8 (ВПр-6)

8,0±0,5

–

–

Осталь-ное

–

7,5±0,5

–

–

–

–

0,200

0,20

0,015

0,40

ПсрМО 5 (ВПр-9)

5,0±0,5

2,0±0,5

–

То же

–

1,0±0,2

–

–

–

–

0,200

0,20

0,015

0,40

ПсрОС 3,5-95

3,5±0,4

–

–

“

–

–

–

–

–

1,0±0,3

–

0,15

0,010

0,15

ПСр 3

3,0±0,3

–

–

–

–

–

–

–

–

Осталь-ное

–

0,15

0,010

0,15

ПсрО 3-97

3,0±0,3

–

–

Осталь-ное

–

–

–

–

–

–

0,200

0,15

0,010

0,30

ПсрОС 3-58

3,0±0,4

–

–

57,8±1,0

–

0,5±0,3

–

–

–

Осталь-ное

–

0,15

0,010

0,15

ПСр 3Кд

3,0±0,5

–

1,0±0,5

–

–

–

–

Оста-льное

–

–

0,200

0,10

0,010

0,30

ПСр 2,5

2,5±0,3

–

–

5,5±0,5

–

–

–

–

–

Осталь-ное

–

0,15

0,010

0,15

ПСр 2,5 С

2,5±0,2

–

–

–

–

–

–

–

–

То же

–

0,15

0,010

0,15

ПСр 2

2,0±0,3

–

30,0±1,0

–

–

–

5,0±0,5

–

“

–

0,15

0,010

0,15

ПСрОС 2-58

2,0±0,3

–

–

58,8±1,0

–

0,5±0,3

–

–

–

“

–

0,15

0,010

0,15

ПСр 1,5

1,5±0,3

–

–

15,0±1,0

–

–

–

–

–

“

–

0,15

0,010

0,15

ПСр 1

1,0±0,2

–

–

35,0+1,0

–

0,9±0,4

–

2,5±0,5

–

“

–

0,15

0,010

0,15

1. В обозначениях марок припоев буквы означают: П – припой, Ср – серебро, Кд – кадмий, Ц – цинк; Су – сурьма, М – медь, Ф – фосфор, О – олово, С – свинец. Цифра после буквы означает содержание серебра в процентах.

2. Содержание цинка в сплавах ПСр 72 и ПСр 50 должно быть не более 0,007%.

Источник
