Прибор для закаливания металла

Все для плавки и закалки металлов c помощью ТВЧ, тигельных и муфельных печей (Aliexpress)

Подборка оборудования для плавки и закалки металлов в домашних условиях с помощью индукционных нагревательных установок, тигельных и муфельных печей. Также в подборке будут полезные аксессуары.

Тема интересная и будет полезна широкому кругу специалистов и любителей, моделистов и хоббийщиков. С помощью подобного оборудования можно вполне достичь цели: от идеи до ее реализации в металле.

Доступен промокод на скидку: lexus1111all300 — скидка 300 рублей на заказы от 2400 рублей с 28.10 по 30.11.

Компактные мини-печи для нагрева, закалки и плавки металлов

В последнее время стали популярными малогабаритные муфельные и тигельные печи, работающие от бытовой сети однофазного напряжения переменного тока

220В. Потребление относительно невысокое — около 2 кВт (как электрочайник или утюг). Максимальная температура плавления 1100. 1300 °С, для поддержания температуры установлен специальный контроллер PID-регулятор. На печи SmartMelt и SmartKiln обращаю отдельное внимание — они в наличии в РФ, доставка быстрая, инструкция на русском языке.

А что касается мастер-моделей для литья, то их можно самостоятельно изготовить на FDM 3D-принтерах или на SLA UV 3D-принтерах.

Установки высокочастотного индукционного нагрева (ТВЧ)

Другой традиционный вариант нагрева металлов — это установки индукционного нагрева (ТВЧ, или по английски: ZVS). Представляют собой индуктивный контур с накачкой большими токами высокой частоты (50-100 Ампер). В центре катушки помещается заготовка для плавки или нагрева. Подходят для закалки, например, ножевых заготовок. Из-за высокой мощности силовой контур требуется охлаждать, поэтому смотрите, чтобы в комплекте был жидкостный насос (или приобретайте отдельно). Также потребуется мощный источник питания постоянного тока (24. 48 В, по 2-3 кВт). Лучше брать сразу комплектом (выгоднее). Подобное оборудование вполне может стать началом собственного дела.

Вакуумные литьевые машины

Для литья в небольших масштабах, для ювелирки и для сувенирной продукции, лучше взять отдельную или комбинированную установку для вакуумного литья, а конкретно: вибрационную машинку с вакуумным насосом. Опционально в ней может быть встроена тигельная печка. Да, для работы с небольшими порциями металлов лучше приобрести различные тигли и термостойкие чаши, щипцы, защитные рукавицы и маску.

Аксессуары для печей

Керамический тигель из кварцевого термостойкого стекла более интересен именно из-за своих износостойких качеств. А вот графитовый тигель обходится дешевле, но сильнее изнашивается при частой плавке. В любом случае, вам потребуется ряд подобных аксессуаров различного объема и формы. При выборе обращайте внимание на наличие «носика» для заливки жидкого металла. Источники питания для ТВЧ можно посмотреть в этой подборке.

Таким образом, с небольшими затратами можно собрать оборудование для самостоятельного изготовления в небольших партиях, например, сувенирной продукции. Это вполне может стать началом собственного бизнеса или серьезным подспорьем в хобби. Цены относительно невысокие, часть оборудования в наличии в России, часть — продается комплектом и готова к работе сразу.

Читайте также:  Зачистка металла от ржавчины болгаркой перед покраской

С другими подборками оборудования, а также с тестами и обзорами гаджетов вы можете ознакомиться по ссылкам ниже и в моем профиле.

Источник

Оборудование для термической обработки металлов, виды термообработки. Вакуумные печи для термообработки

Термическая обработка применяется не только при производстве металлов и сплавов, но в процессе изготовления металлических деталей. Термообработка позволяет металлу приобрести необходимые свойства путем изменения его структуры в процессе нагрева.

Оборудование для термической обработки металлов

Разновидностей оборудования для термической обработки очень много. Большое значение для выбора устройства имеет вид термообработки, которые отличаются друг от друга методом воздействия на металл и полученными в результате процесса свойствами.

Существуют такие виды термической обработки:

  1. Термомеханическая.
  2. Химико-термическая.
  3. Термическая.

Термомеханическая обработка подразумевает совмещение двух операций одновременно: механическое воздействие на металл и его нагрев. Для нагрева деталей в процессе металлообработки применяется узкоспециализированное оборудование. Примером такого устройства служит установка для изготовления рессор, в которой происходит индукционный нагрев, гибка и охлаждение готового изделия.

Химико-термический метод воздействия сочетает нагрев металла с добавлением в его поверхностный слой разных химических элементов. Такая обработка значительно улучшает поверхностную структуру и характеристики прочности, износостойкости, коррозионной стойкости, но требует очень высоких температур и длительного их воздействия.

В зависимости от вещества, которым насыщают поверхность металла различают следующие виды химико-термической обработки:

  • цементация или нитроцементация;
  • азотирование;
  • цианирование;
  • хромирование;
  • алитирование и т.д.

Термическая обработка изменяет механические свойства металла путем влияния теплового излучения различной интенсивности с разным временем выдержки и способом охлаждения.

Основные виды оборудования для термической обработки:

  • вакуумные печи;
  • вакуумные камеры;
  • литейные печи;
  • установки сварки, пайки, резки;
  • комплексные нагревательные установки;
  • автоматические линии непрерывного производства и прочее.

Наиболее распространенным видом оборудования для термообработки являются вакуумные печи. Они применяются в производственном процессе практически всех предприятий и могут использоваться не только для обработки металлов, но и других материалов (чугуна, керамики и т.д.). Без камерной вакуумной печи не обойдется ни одна лаборатория.

По принципу действия вакуумные печи бывают:

  • непрерывными;
  • периодического действия.

Печи периодического действия используются на небольших предприятиях или в лабораториях. В основном они имеют камерные или шахтные конструкции.

По способу нагрева печи различаются:

  • пламенные печи;
  • электрические печи.

Последние больше распространены в производстве благодаря возможности точно регулировать режим нагрева.

Пламенные печи в качестве источника тепла используют газообразное, жидкое или твердое топливо. В целях экономии чаще всего применяют продукты переработки.

Электрические по способу нагрева делятся на печи сопротивления и индукционные печи. Индукционный нагрев подразумевает использование токов высокой частоты.

Оборудование для термообработки металлов включает в себя:

  • нагревательные элементы или узлы;
  • приборы, регулирующие параметры нагрева;
  • измерительные устройства.

Регулируют режим нагрева металла специальные приборы – пирометры. Они состоят из термопар и гальванометра с градуировкой.

Читайте также:  Шабер для снятия заусенцев по металлу

Охлаждение металла после нагрева также является частью процесса термообработки и имеет большое значение для приобретения сплавом специальных свойств. Важна не только температура, но и скорость остывания. Чаще всего для этого используются ванны с водой, маслом или другими жидкостями. Существуют специальные виды печей, в которых охлаждающая ванна встроена в общую конструкцию.

Оборудование для термической обработки стали

Для получения хороших механических свойств, сталь после разливки подвергается различным видам термообработки.

Основными видами термообработки стали являются:

Нередко для создания необходимой структуры стали проводиться не одна, а несколько видов термических обработок. Поэтому существуют комплексные агрегаты, способные выполнять несколько операций термической и химико-термической обработки.

Оборудование для термообработки деталей подразделяется на несколько типов:

Основное – это оборудование, в котором проводиться процесс нагрева, выдержки, охлаждения. К нему относятся печи, нагревательные устройства, закалочные ванны, охлаждающие приборы.

Вспомогательное оборудование служит для создания необходимых условий для термообработки, например, устройства для получения защитной атмосферы или низкого давления.

Дополнительное оборудование не участвует непосредственно в процессе нагрева детали, но требуется для завершения различных технологических процессов. К ним относятся травильные ванны, моечные установки, машины гибки и т.д.

В больших промышленных масштабах термическое оборудование устанавливается последовательно по технологическим процессам и образует целые агрегаты для термообработки.

Промежуточные процессы передачи, транспортировки, измерения и прочее выполняют автоматизированные и механизированные системы.

Для нагрева крупногабаритных деталей используются печи с выдвижным подом, которые позволяют производить погрузку и выгрузку с помощью грузоподъемных приспособлений. Длинные заготовки нагреваются в шахтных или колпаковых печах. Конвейерные установки служат для непрерывного производства и постоянной тепловой обработке деталей.

Разнообразие печей для термообработки просто огромное. Они могут быть различными по объему, режиму нагрева, конструкции, назначению. Могут работать при атмосферном давлении, в вакууме или в атмосфере защитных газов. Поэтому выбор оборудования рекомендуется проводить учитывая все необходимые условия.

Купить оборудование для термической обработки

Прежде чем купить оборудование для термообработки необходимо проконсультироваться со специалистами заводов-изготовителей или их представителями. Они смогут учесть все нюансы по техническим характеристикам оборудования, требуемым параметрам и условиям работы.

Большое значение на выбор оборудования имеет вид обрабатываемых деталей, их размеры, состав и применяемые тепловые режимы. Важно учитывать и объемы производства.

Основными производителями оборудования для термообработки являются:

  • REALISTIC (Чехия);
  • MAHLER (Германия);
  • SCHMETZ(Германия);
  • BMI (Франция);
  • СEIA (Италия);
  • IVA (Германия);
  • REMIX (Польша);
  • Накал (Россия).

Многие компании имеют узкоспециализированные направления, например, производят только электрические или только камерные печи. Официальные представители производителей находятся во многих регионах страны.

Качество обрабатываемых изделий напрямую зависит от стабильной и качественной работы оборудования, поэтому к его выбору необходимо подходить очень ответственно.

Источник

Простая электропечь для закалки стали и плавки металлов

Материалы и инструменты, которые использовал автор:

Список материалов:
— жаростойкий кирпич К23;
— жаростойкий печной герметик (1200°C);
— силовое реле для включения спирали;
— цифровой регулятор температуры;
— высокотемпературный печной датчик;
— проволока из кантала 1.2 мм;

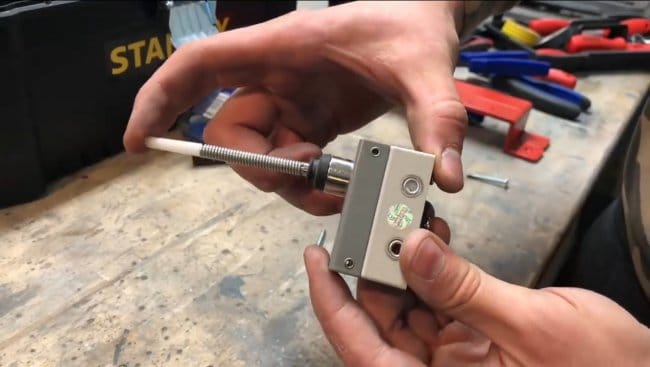

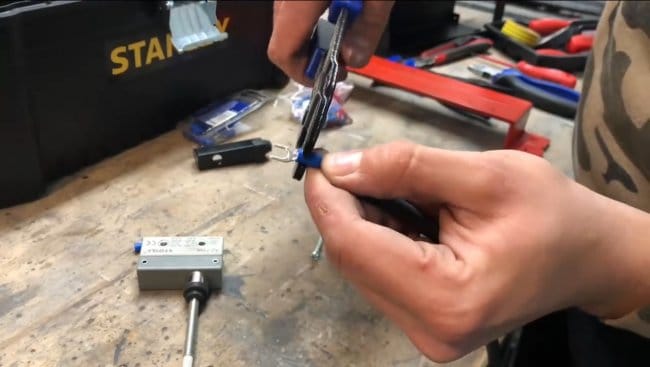

— концевой включатель;
— профильные трубы;
— листовой металл;
— дверные петли;
— уголок;

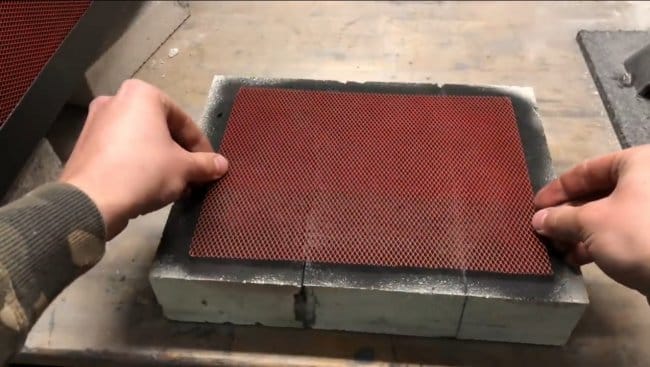

— жаростойкая сетка или другой материал для отделки;
— жаростойкая краска.

Читайте также:  Сош жидкость для охлаждения пилы по металлу

Процесс изготовления самоделки:

Шаг первый. Подготовка плит для сборки печи

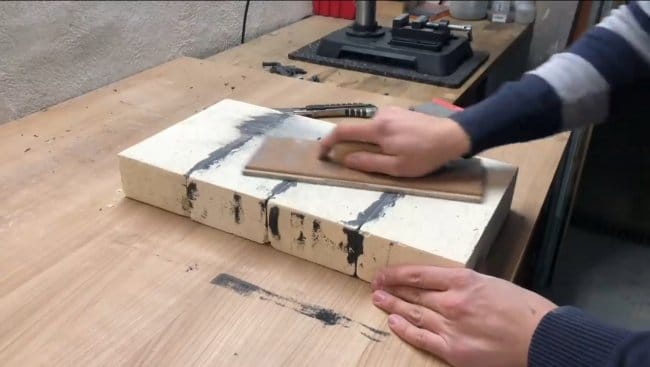

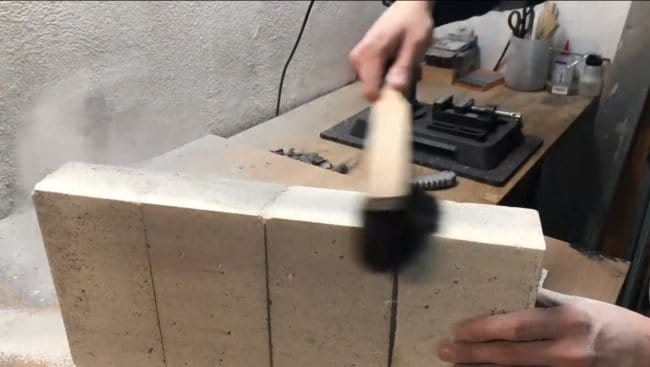

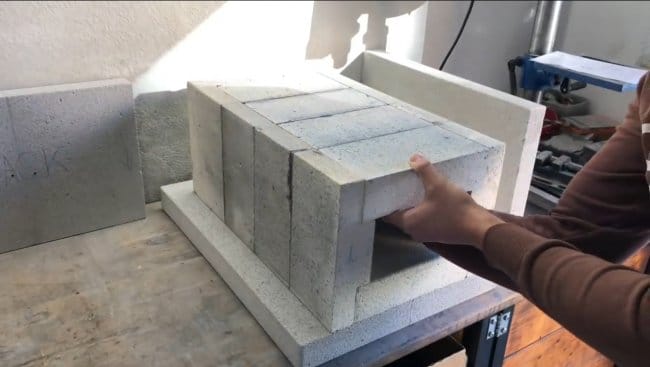

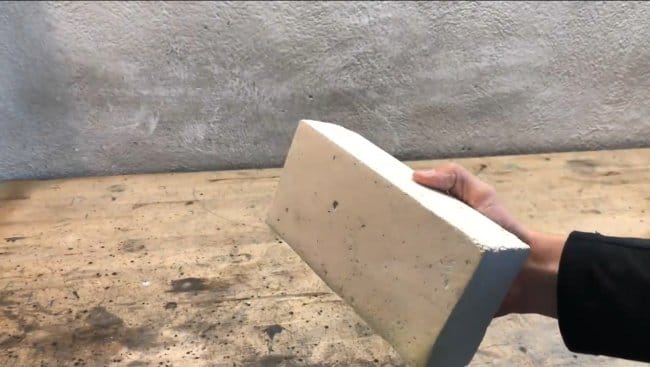

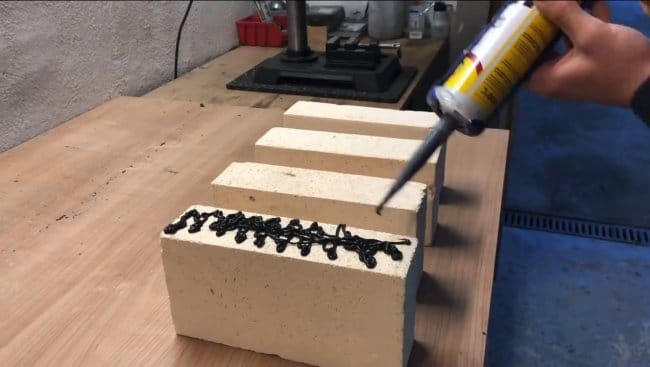

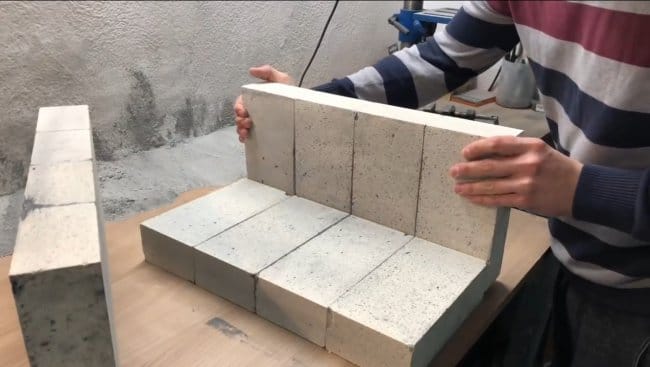

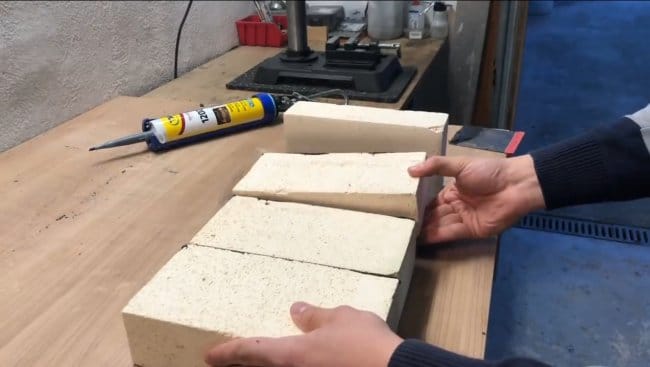

Первым делом нам нужно собрать из кирпича плиты, а уже из этих плит будет собрана печь. Кирпич К23 легкий, легко режется и шлифуется, а еще он выдерживает большие температуры. Кирпичи автор с легкостью склеивает при помощи специального жаростойкого клея, способного выдержать температуру 1200°C.

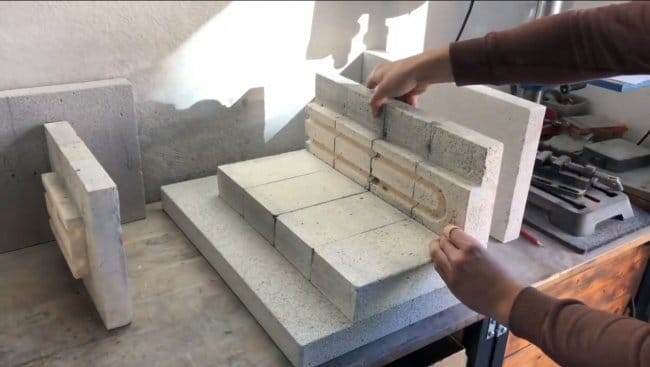

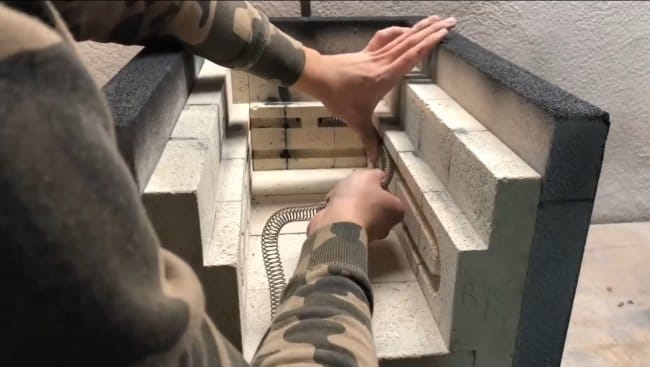

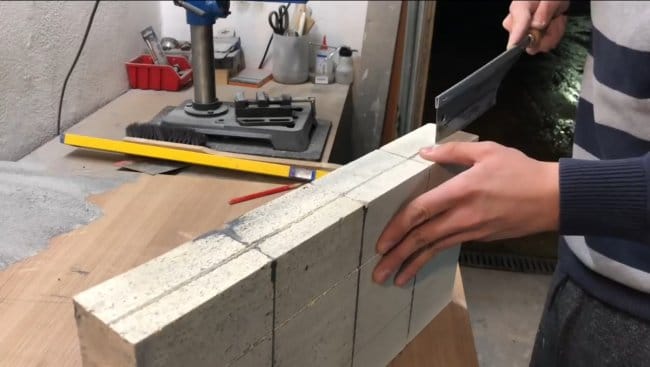

В общей сумме склеиваем 4 плиты, спираль будет монтироваться в боковые стенки. Чтобы собрать печь, автор прорезал сабельной пилой в боковых стенках пазы.

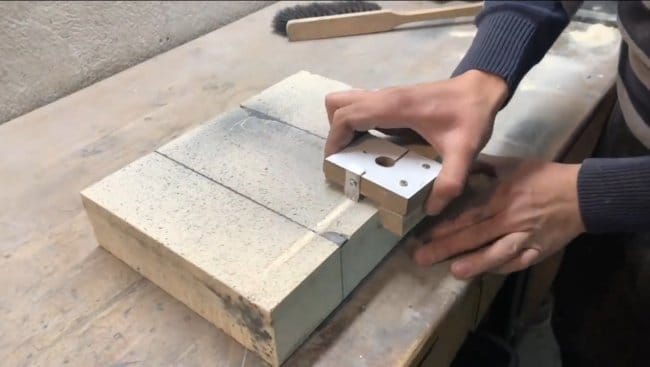

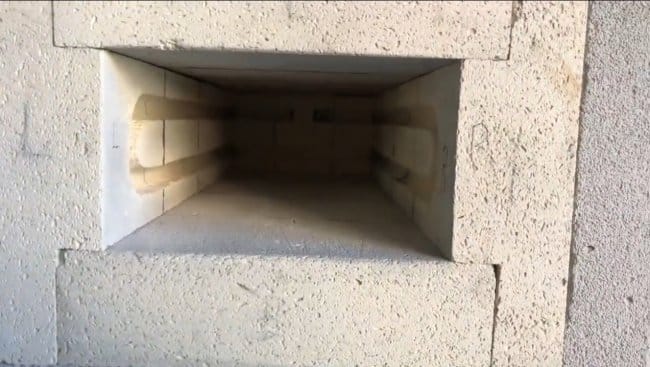

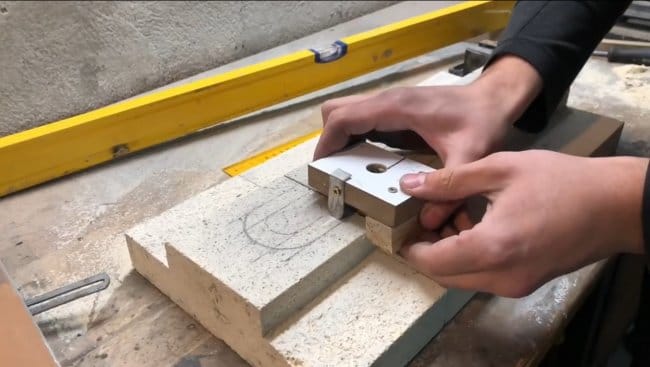

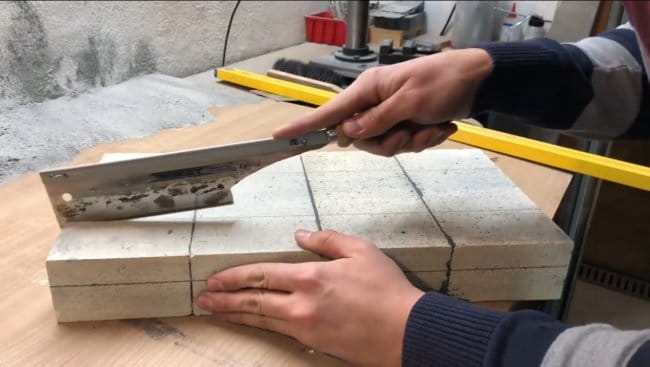

В завершении останется проделать канавки под спираль. Чтобы сделать канавки, можно изготовить простую приспособу, кирпич поддается обработке очень легко, нужно стараться его не сломать.

Шаг второй. Мотаем спираль

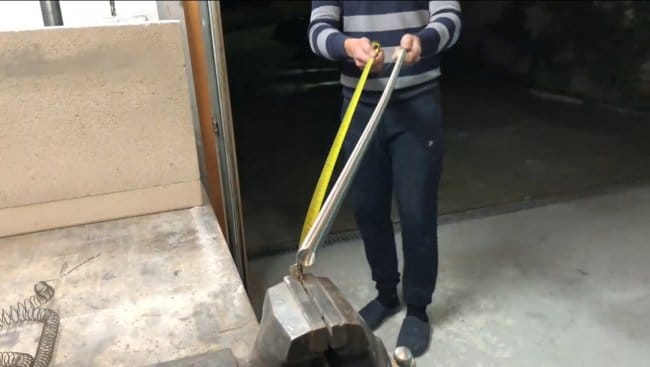

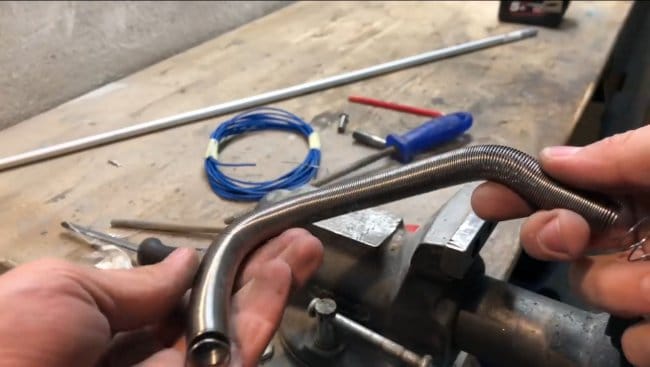

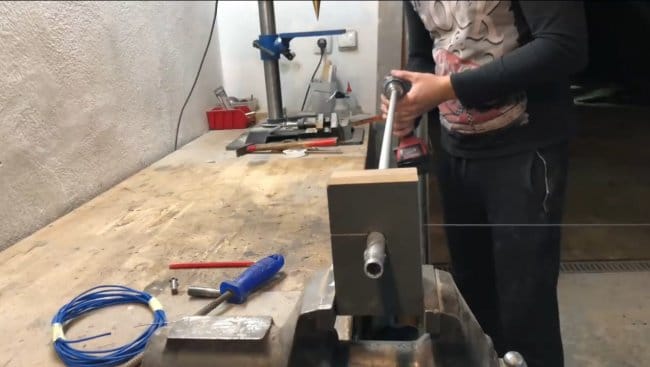

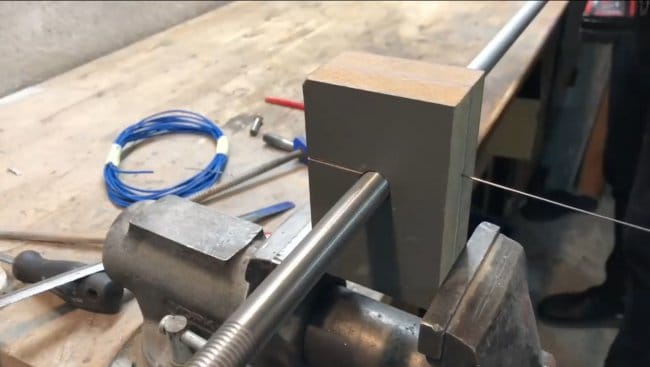

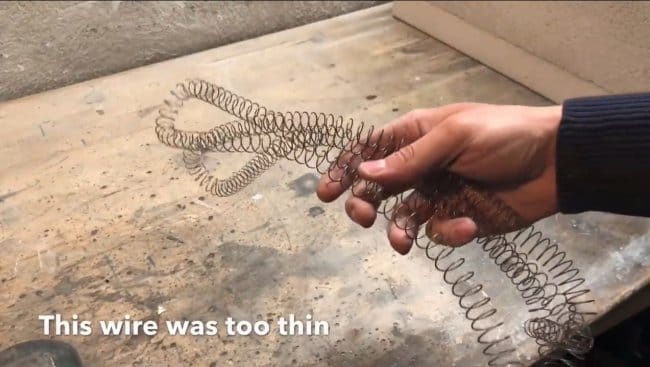

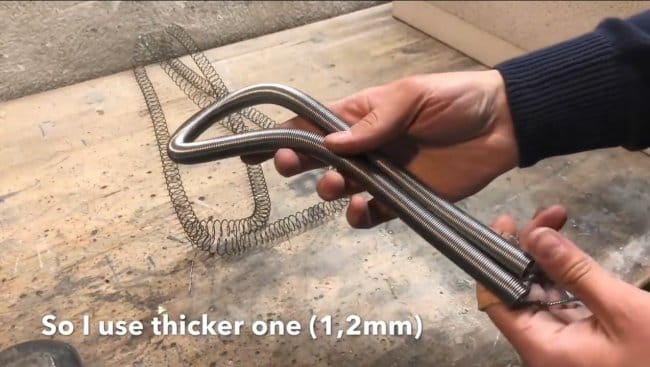

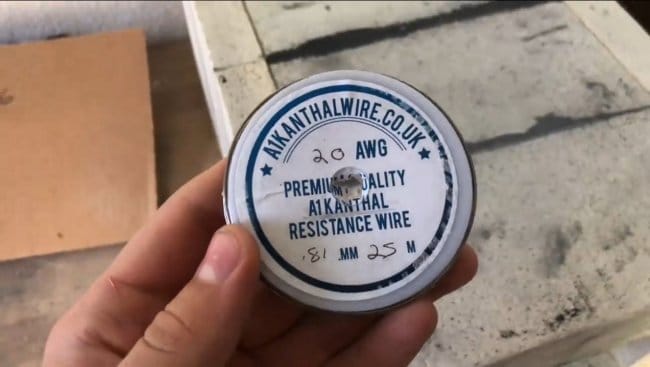

Изготавливаем нагревательный элемент для печи, автор решил использовать проволоку из кантала толщиной 1.2 мм. Проволока была намотана на трубу при помощи шуруповерта, а затем автор растянул полученную пружину в спираль.

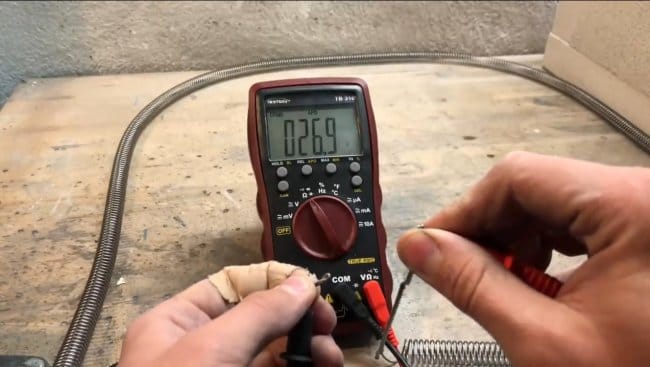

Нагревательный элемент получился с такими характеристиками:
U = 240V
R = 26,7Ω
I = 9A
P = 2150W

Шаг третий. Рама и дверка

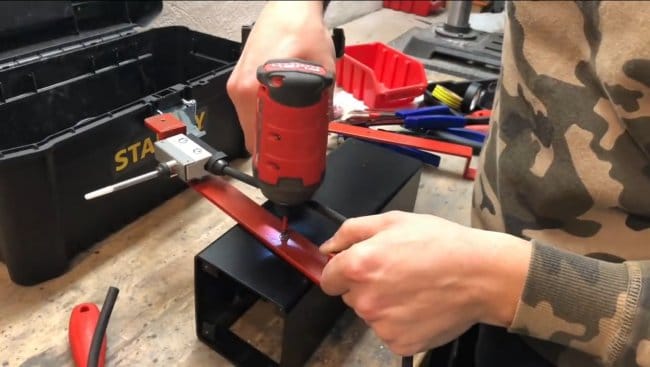

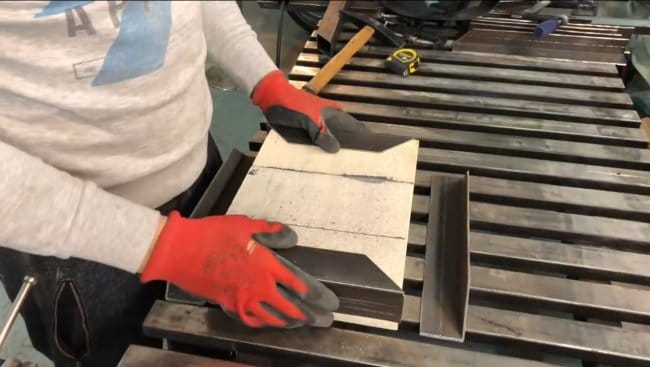

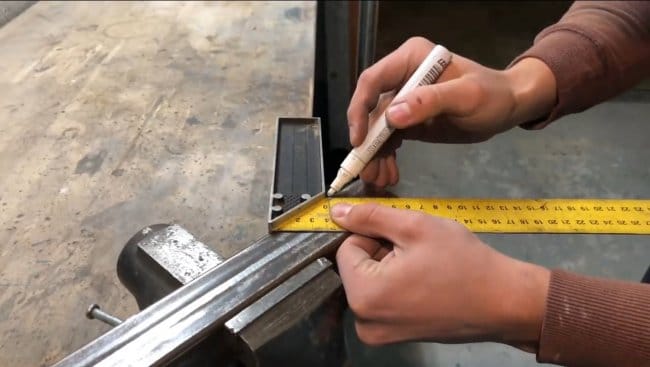

Для печи обязательно делаем раму, так как сам по себе кирпич довольно хрупкий. В качестве материала понадобится уголок, свариваем конструкцию, как у автора на фото. Делаем для печи устойчивые ножки, можно использовать профильные трубы.

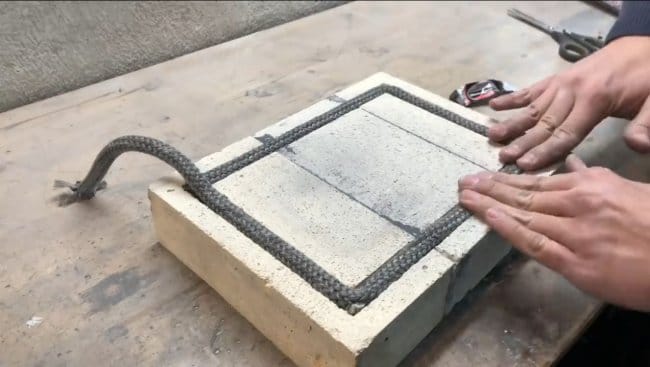

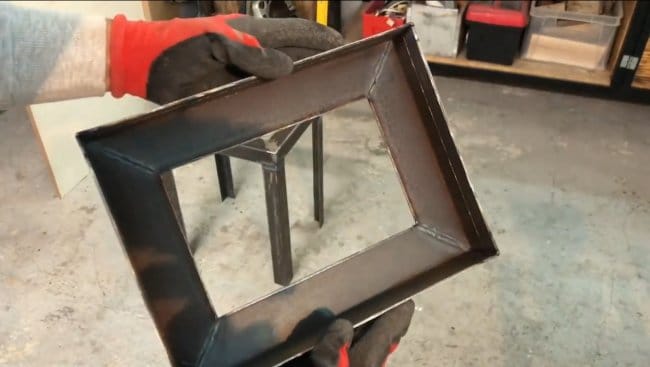

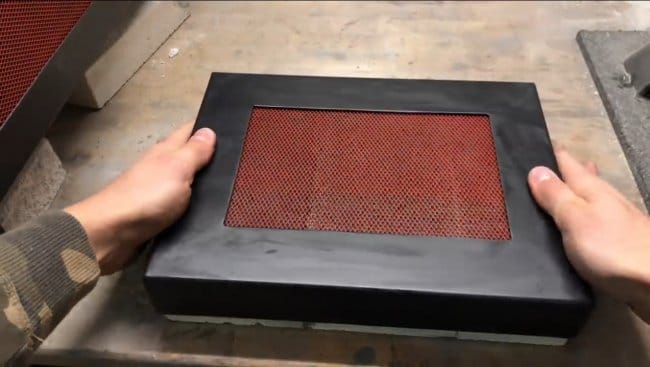

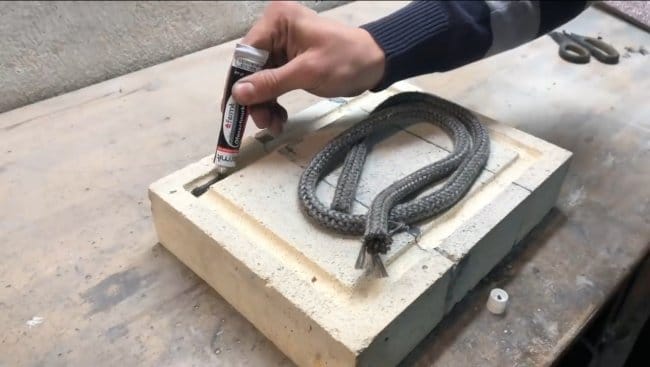

Также для печи нужно сделать дверку, варим под нее раму из уголка и укладываем кирпич. Дверка должна плотно прижимать к печи, это обеспечит быстрый рост температуры и высокие ее значения. Автор проделал по кругу дверки канавку и вклеил печной уплотнительный шнур.

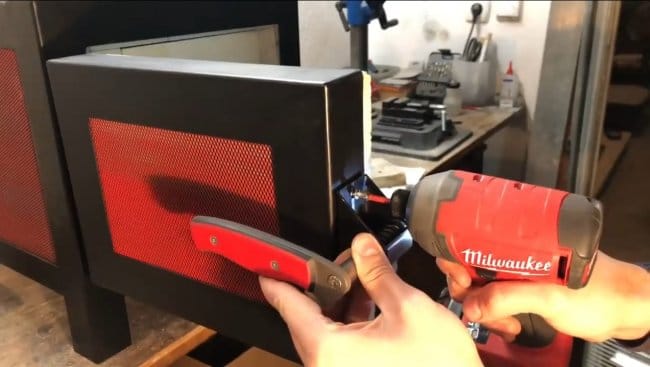

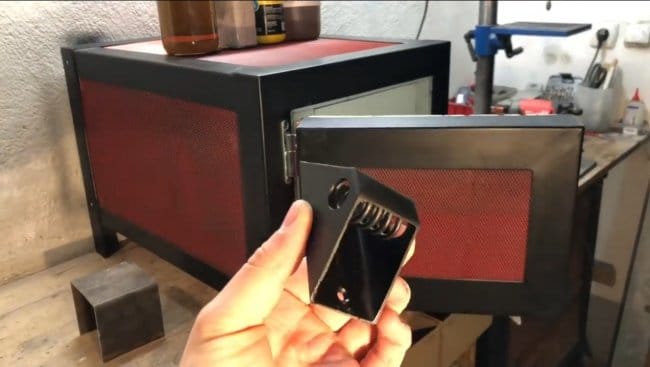

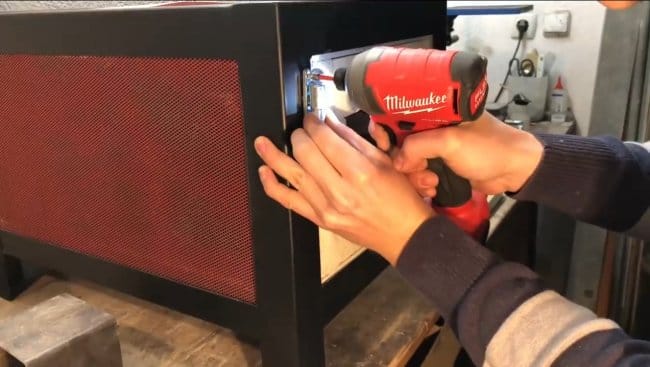

Саму дверку завешиваем на хорошие дверные петли и делаем надежную запирающую ручку.

Шаг четвертый. Сборка

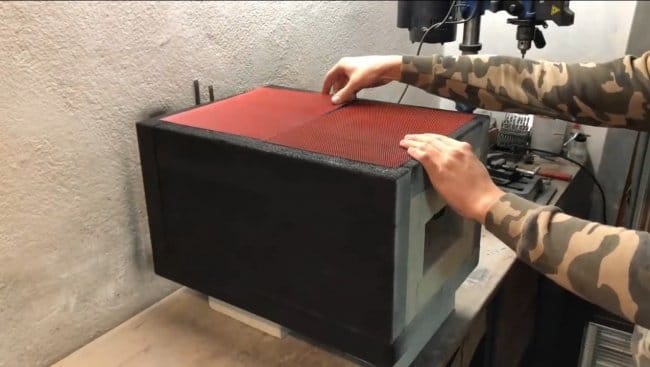

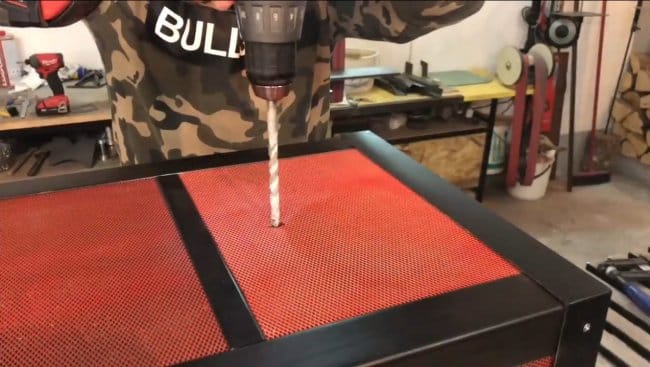

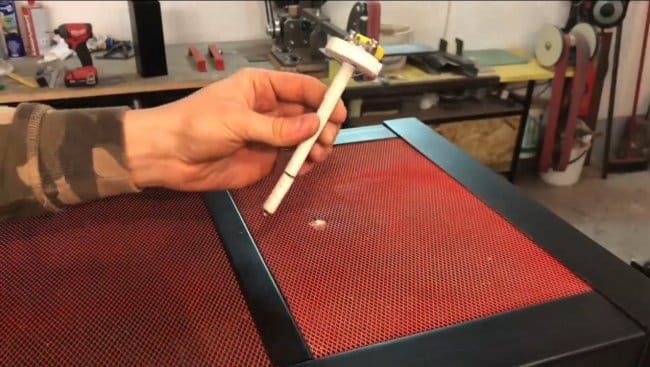

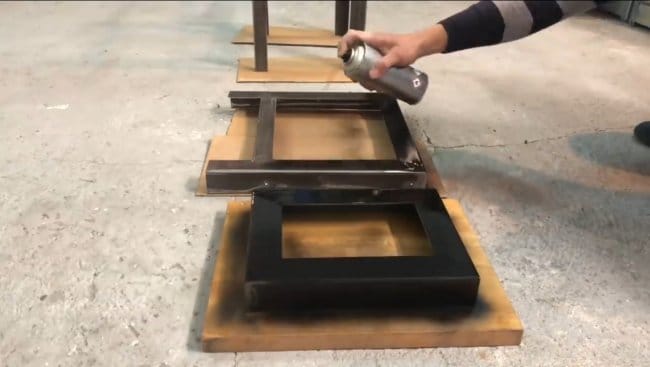

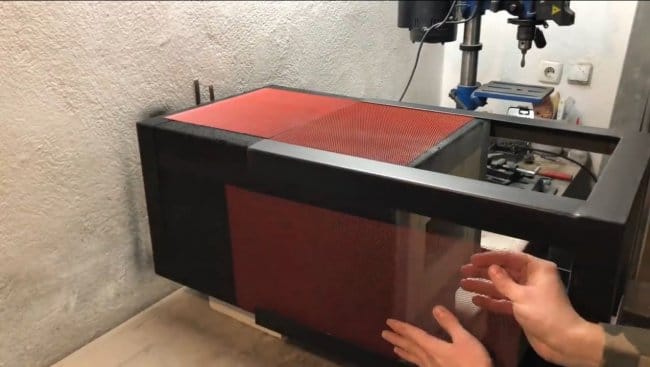

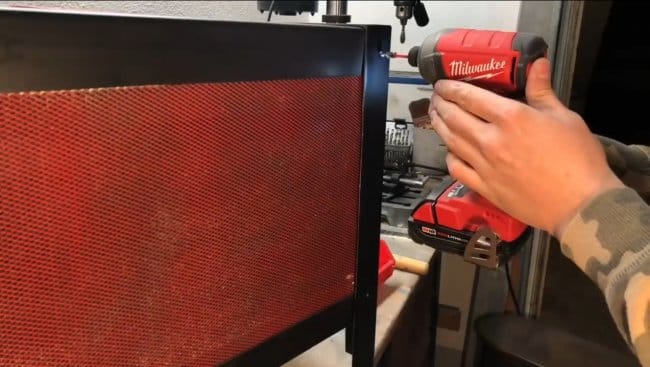

Для эстетических целей печь можно покрасить жаростойкой краской. Если хорошо прокрасить кирпич, краска будет препятствовать осыпанию кирпичной крошки. Автор отделал печь жаростойкой сеткой, смотрится все хорошо, сетка будет защищать кирпич от ударов и не выпустит крупные части кирпича в случае растрескивания. Конечно, более целесообразно было бы обшить всю печь листовым металлом.

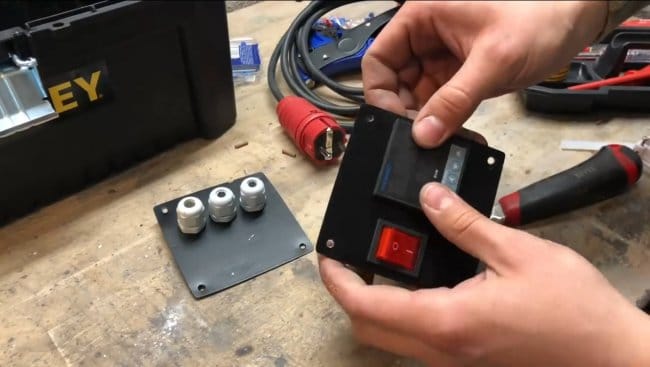

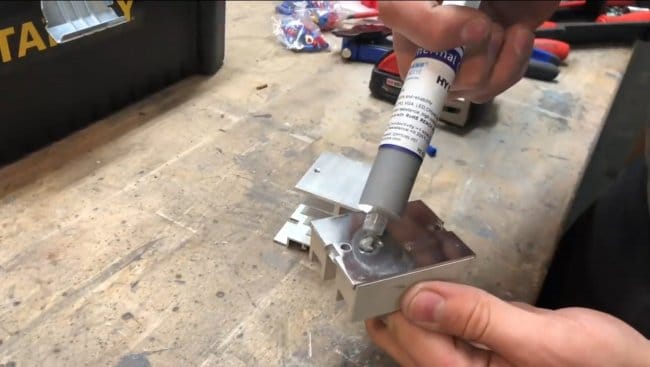

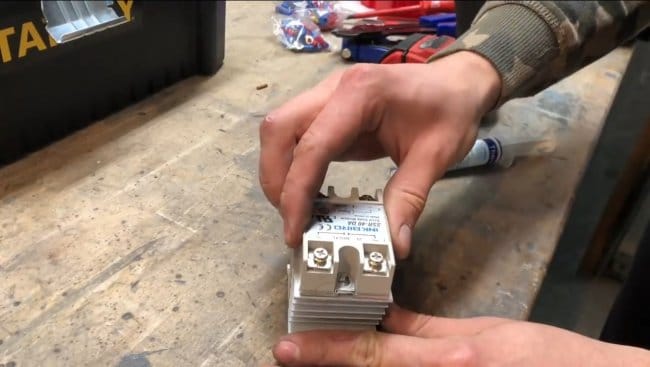

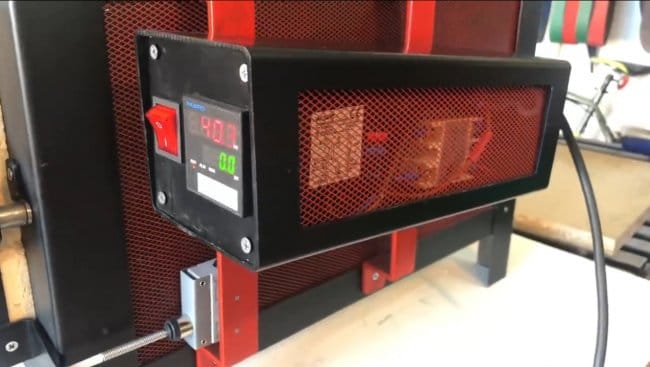

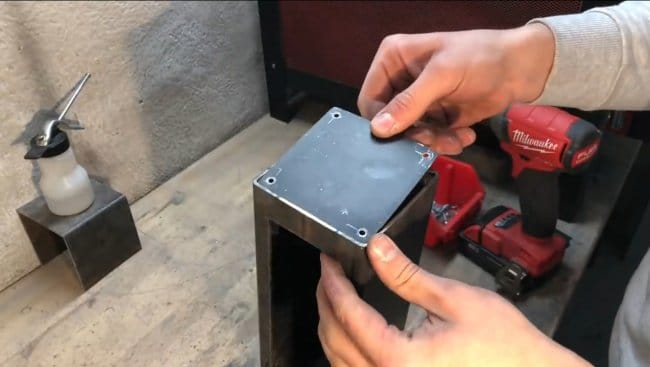

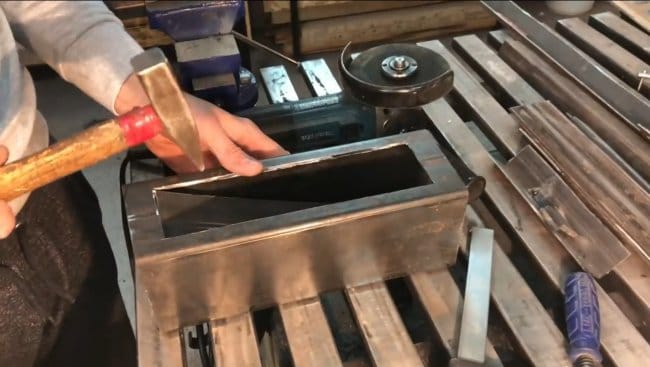

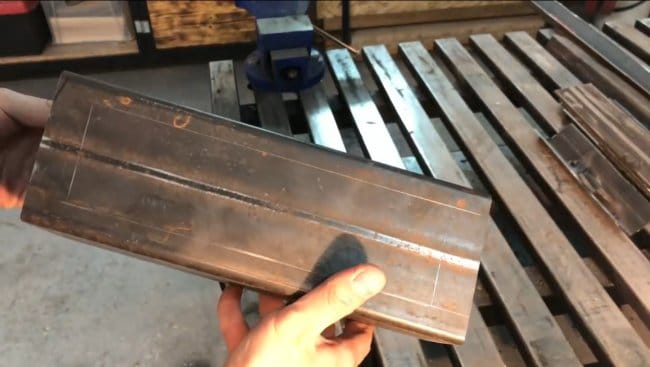

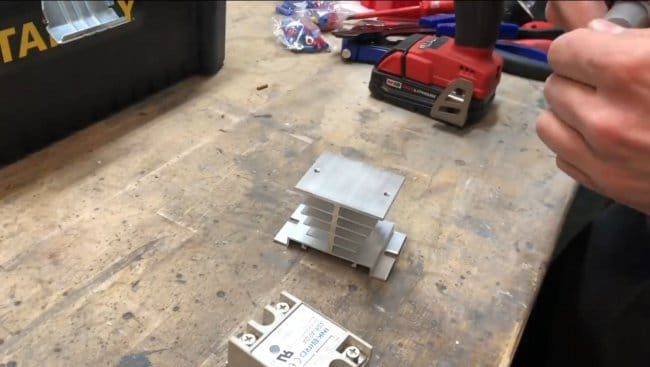

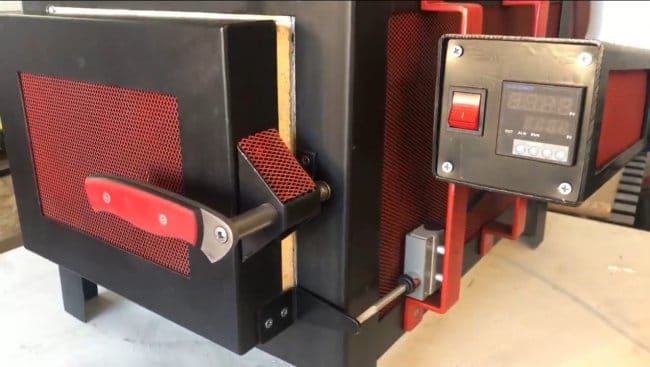

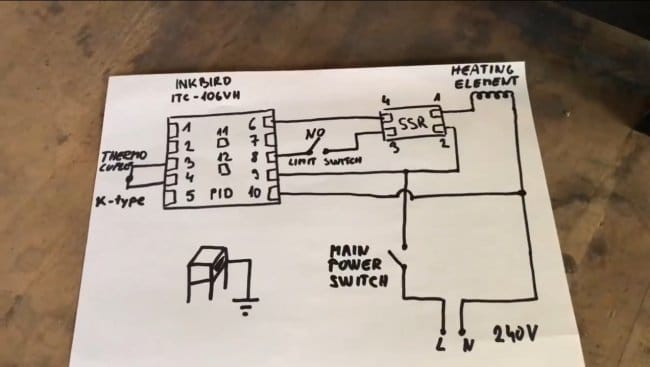

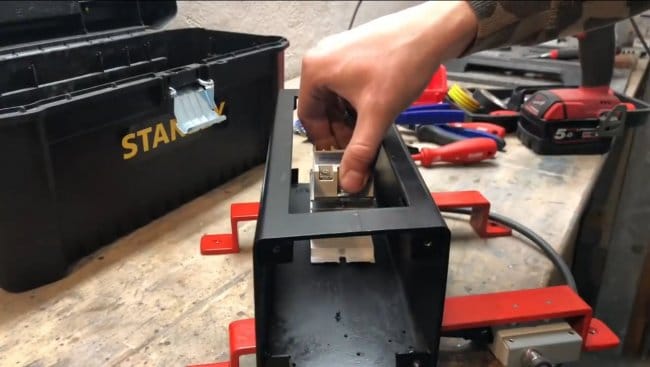

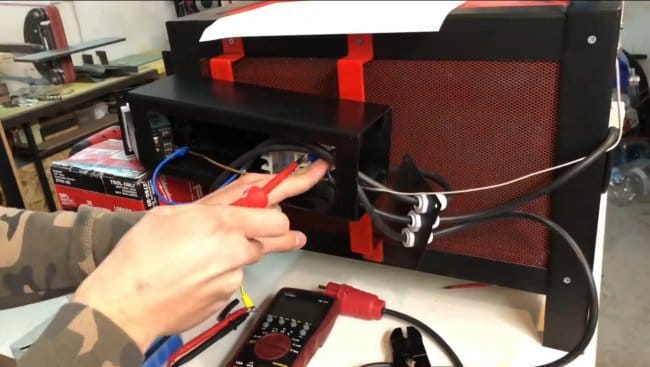

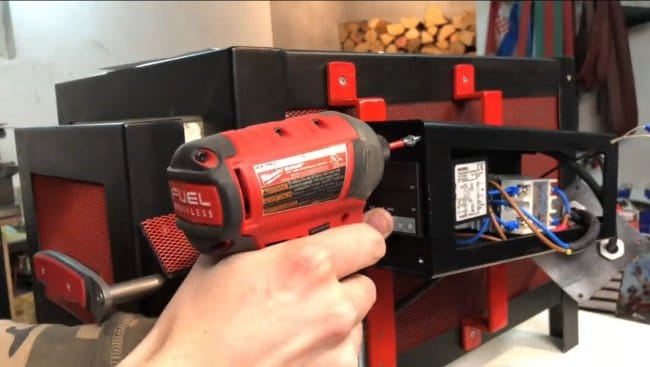

Для контроллера температуры делаем корпус из куска профильной трубы, корпус нужно закрепить на некотором расстоянии от печи, чтобы электроника не грелась. Внутри корпуса устанавливается реле SSR, которое будет включать спираль по команде от регулятора температуры. Реле должно будет управлять нагрузкой в 2150 Ватт, нужно подобрать подходящего номинала. Подробную схему подключения можно увидеть на фото.

На панели управления располагаем и включатель, который будет управлять работой всей печи.

Шаг шестой. Испытания

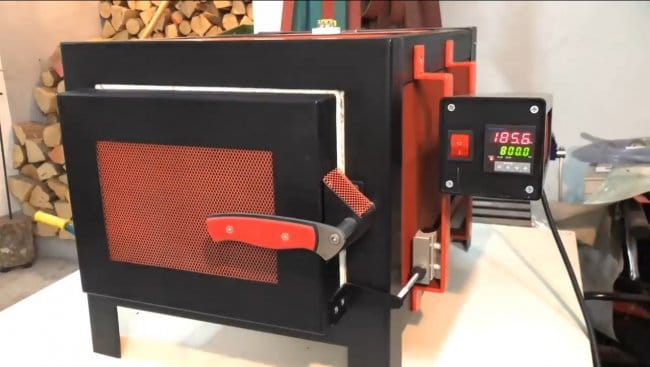

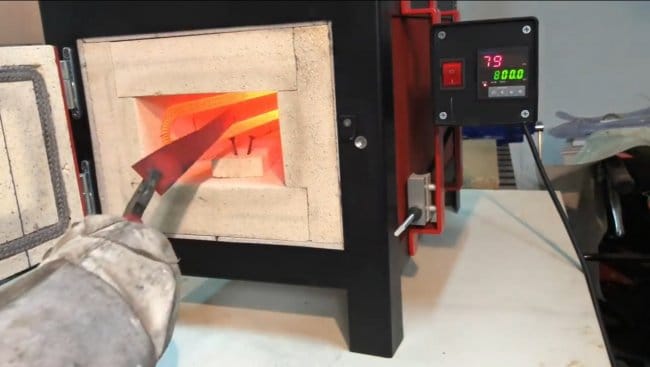

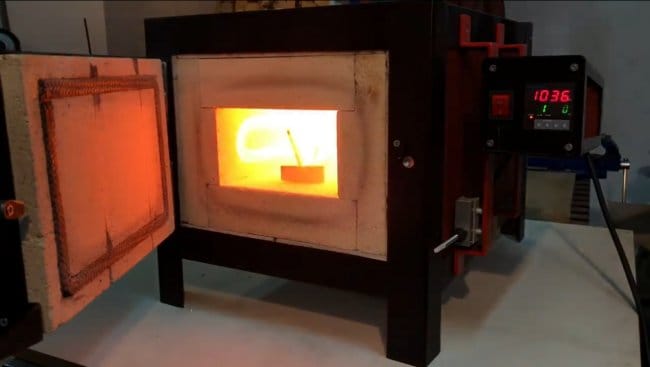

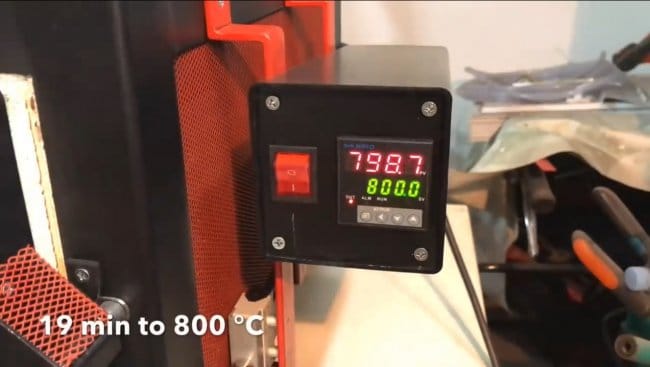

Включаем печь, в качестве теста автор поставил температуру 800°C. Такую температуру печь смогла достичь через 19 минут, подобной температуры хватает для закалки некоторых сталей.

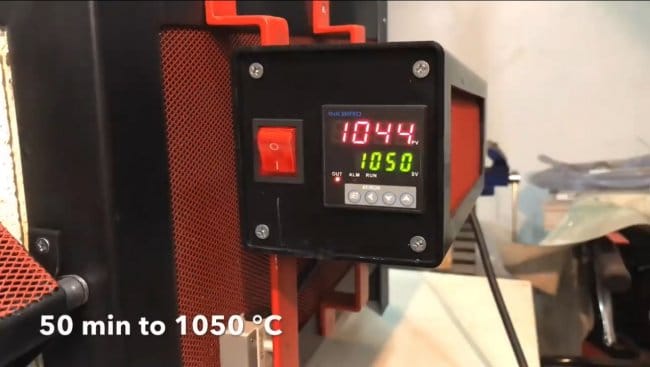

Также автор смог разогнать печь до температуры 1050°C, на это ушло 50 минут, сталь при такой температуре светится ярко-желтым свечением, ее можно даже ковать.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!
