Очистка металла это операция

Правка и чистка проката. Сущность операции и применяемые инструменты

Правка – это исправление геометрических дефектов листового материала, сортового проката, а также полученных из них заготовок и формы готовых изделий. Металлические листы могут иметь довольно значительные отклонения от правильной формы: волнистость в продольном и поперечном направлениях, серповидность, местные выпуклости и впадины и др. Сортовой прокат (уголок, швеллер, двутавр и т.д) может быть искривлен по длине или по винтовой линии. Причин такого рода дефектов много:
— нарушения технологии на листопрокатных заводах;
— неправильное хранение;
— небрежно выполненные погрузочно-разгрузочные и транспортные операции.

Различают правку:
— ручную;
— машинную.

Ручную правку в современном котельном производстве практически не применяют.

Машинную правку производят на правильных машинах.

Принцип многовалковой правильной машины показан на рисунке. Верхние и нижние валки машины расположены в шахматном порядке и настроены таким образом, что лист при движении между ними испытывает многократный заранее установленный изгиб в ту или иную сторону. Первый и последний ролики являются направляющими и имеют индивидуальную настройку. Скорость холодной правки стальных листов (скорость продвижения листа между валками правильной машины) зависит от толщины и ширины листа.

Правка на листоправильной машине происходит следующим образом: конец листа заводят между валками, после чего весь верхний ряд валков опускают в рабочее положение, включают привод вращения и пропускают лист через валки, затем меняют направление вращения валков на обратное (включают реверс) и пропускают лист между валками в другую сторону. Такое возвратно-поступательное перемещение обычно повторяют 5-6 раз. Лучшим режимом правки является такой, при котором эффект достигается при минимальном числе пропусков.

Очистка металла

Очистка металла от пыли, ржавчины, окалины и т.д. является важной технологической операцией, предшествующей запуску его в производство. Очистку целесообразно проводить после правки листов, поскольку в процессе правки окисные пленки интенсивно разрушаются и отслаиваются, что облегчает последующую очистку.

Очистку чаще всего осуществляют на дробе- и пескоструйных аппаратах. Кроме этого существует способ химической очистки (травления).

Для очистки на дробеметной установке лист в вертикальном положении на тележке подают в камеру, на стенках которой размещены дробеметные аппараты, выбрасывающие с большой скоростью стальную или чугунную дробь размером 0,6-0,8 мм. Ударяясь о поверхность металла, дробь сбивает загрязнения и очищает ее. Возникающий под влиянием дробеочистки наклеп обычно незначителен и практически не влияет на механические свойства металла. Конструкция дробеструйных установок рассчитаны на многократное использование дроби. Образующаяся пыль удаляется из камеры отсасывающей системой. Примерная производительность установки 200 м 2 в час.

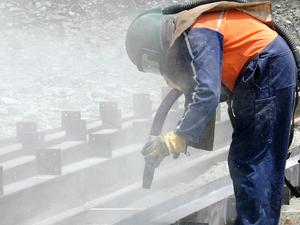

Пескоструйная очистка основана на абразивной обработке очищаемой поверхности струей сжатого воздуха со взвешенными в нем твердыми частицами песка. По санитарным нормам пескоструйная очистка в цеховых условиях возможна только в специальных камерах.
Химическую очистку производят на механизированных линиях, представляющих собой ряд последовательно расположенных камер. В каждой из них осуществляют одну определенную операцию процесса очистки: подогрев, травление, промывку, нейтрализацию, пассирование и т.д.

Трубы очищают от загрязнений по наружной и внутренней поверхностям на очистных станках и механизированных линиях.

12)Разметка и резка. Сущность операции и применяемые инструменты

Разметка

Прежде чем приступить к непосредственному изготовлению деталей, металл подвергается разметке или наметке.

Разметка листового проката – процесс вычерчивания на металле контура детали в натуральную величину с указанием мест гибов, центров отверстий и других элементов чертежа.

Этот же процесс, выполняемый по шаблону, называют наметкой.
Рабочие места для разметки располагают в начале технологического потока. Они оснащаются деревянными или металлическими разметочными стеллажами или разметочными столами или чугунными плитами, обеспечивающими укладку размечаемых заготовок без прогибов. От состояния поверхности плиты зависит качество разметки.
Для выполнения разметочных работ применяют различный инструмент.

Точность разметки зависит от точности мерительного инструмента.

Мерительный и разметочный инструмент:
1-рулетка; 2-линейка гладкая; 3-линейка мерительная; 4-чертилка; 5-угольник обычный; 6-угольник бортовой; 7,8-циркули; 9-лекала-гибкие; 10-кернер слесарный; 11-кернер контрольный; 12-рейсмус; 13-отвес; 14-струны; 15-молоток

Выполнение разметки требует большого внимания, так как ошибки неизбежно приводят к браку на последующих операциях.

Техника выполнения разметки заключается в следующем: длинные прямые линии отбивают шнуром, окрашенным мелом, короткие – проводят по линейке, дуги больших радиусов проводят штангенциркулем, а кривые выполняются по лекалам.

После нанесения на заготовку разметочных линий по ним наносят кернером углубления, чтобы сохранить следы разметки во время обработки. При разметке деталей из нержавеющих сталей желательно обходиться без кернения. Марку детали наносят несмываемой краской.

13)Правка и гибка заготовок. Сущность операции и применяемые инструменты.

Гибка металла представляет собой процесс обработки металлических листовых изделий, в процессе которого им придается необходимая форма. Эта технологическая операция пользуется широким спросом в наше время. Как правило, гибка металлов проходит непосредственно за счет растягивания всех наружных слоев металла (они увеличиваются в размерах), а также сжатия внутренних слоев (их размеры уменьшаются). Все те слои металла, что располагаются вдоль оси изгиба, по своим размерам остаются неизменными, поэтому все расчеты проводятся именно с ориентировкой на данные слои металла.

Источник

Способы очистки металла

Очистка металла

Наиболее используемыми способами предварительной обработки металла являются: очистка ручным инструментом, механическая очистка, абразивоструйная очистка.

Очистка ручным инструментом

Ручная очистка металла — это метод подготовки металлических поверхностей с помощью ручных инструментов, без применения энергопитания.

Ручную очистку поверхности проводят с использованием обрубочных молотков для скалывания ржавчины и других загрязнений, ручных проволочных щёток, шпателей, скребков, абразивных шкурок, наждака.

Молотки для скалывания применяются для удаления толстого рыхлого слоя ржавчины, чтобы сделать более экономичной абразивную струйную очистку. Обработка молотками часто проводится в сочетании с зачисткой щётками. Обработка такими молотками непригодна для общей подготовки поверхности перед нанесением покрытий.

Очистка ручным инструментом иногда применяется на начальном этапе для предварительной очистки, с целью снятия относительно легко удаляемых загрязнений перед использованием механизированных инструментов.

Очистка механизированным инструментом

Это метод подготовки металлических поверхностей с применением механизированных ручных инструментов, но без использования абразивоструйной очистки.

Механизированную очистку проводят с использованием вращающихся проволочных щёток, машин для зачистки абразивными шкурками, дисков для зачистки абразивными шкурками, абразивных точильных камней, зачистных молотков с электро- или пневмоприводом, игольчатых пистолетов, шлифовальных кругов.

Участки поверхности, недоступные для подобных инструментов, должны подготавливаться вручную.

Перед очисткой ручным и механическим инструментом необходимо удалить скалыванием все толстые слои ржавчины. Видимые масло, смазка и грязь также должны быть удалены.

Очистка механизированным инструментом эффективнее и производительнее очистки ручным инструментом, но по эффективности уступает абразивной струйной очистке.

Абразивоструйная очистка

Сухая абразивоструйная очистка

Сухая абразивоструйная очистка (бластинг) заключается в ударе абразивного потока с высокой кинетической энергией о подготавливаемую поверхность. Подача абразива осуществляется при помощи центробежной силы, сжатого воздуха или эжекции. В воздушно-абразивный поток допускается добавлять небольшое количество воды для устранения пыли.

Абразивная струйная очистка сжатым воздухом

Данная операция осуществляется при подаче абразива в поток воздуха и направлении образующейся воздушно-абразивной смеси с высокой скоростью из сопла на очищаемую поверхность. Абразив может быть впрыснут в воздушный поток из ёмкости, находящейся под давлением, или увлечён этим воздушным потоком в процессе всасывания из ёмкости, не находящейся под давлением. Этим способом очищают поверхности с помощью дробеструйных аппаратов.

Абразивная струйная очистка с впрыскиванием влаги

Этот метод аналогичен абразивной струйной очистке сжатым воздухом с той разницей, что в воздушно-абразивный поток добавляют незначительное количество жидкости (обычно чистую пресную воду), что создает метод струйной очистки, при котором не образуется пыли в диапазоне размера взвешенных частиц менее 50мкм. Расход воды составляет 15-25 л/ч.

Струйная очистка жидкостью под давлением

В поток жидкости (обычно чистой пресной воды) вводят абразив (или смесь абразивов), и этот поток направляют через сопло на очищаемую поверхность. Этот метод основан на воздействии кинетической энергии высоконапорной водяной струи на обрабатываемую поверхность. При этом струя воды позволяет удалять с поверхности загрязнения и отложения любой физической природы и химического состава: ржавчину, консервационные смазки, лакокрасочные покрытия, битум, смолы, нагар, окалину и т.д. Давление воды зависит от типа удаляемых загрязнений, таких как рыхлая ржавчина и окрасочные покрытия со слабым сцеплением.

Как правило, используются следующие методы водной струйной очистки:

• водная струйная очистка высокого давления (70-170 МПа);
• водная струйная очистка сверх высокого давления (свыше 170 МПа).

Гидроструйная очистка при высоком давлении также имеет название «гидроджеттинг». Гидроджеттинг под высоким давлением. (70-170 МПа) позволяет удалить большинство красок и продуктов коррозии. Гидроджеттинг под сверхвысоким давлением (более 170 МПа) применяется для полного удаления всех старых покрытий и ржавчины.

В настоящее время данные технологии активно используются там, где необходимо быстро, качественно и безопасно выполнить работы по очистке и подготовке поверхности металла.

Контроль очищенной поверхности металла

Методы контроля очищенной поверхности перед окраской регламентирует ISO 8502.

• ISO 8502-1 устанавливает метод определения на очищенной поверхности растворимых продуктов коррозии с помощью индикаторной ленты.
• ISO 8502-2 устанавливает метод лабораторного анализа хлоридов в воде, собранной после промывки очищенной поверхности размером 250х100мм.
• ISO 8502-3 устанавливает метод оценки контроля запыленности поверхности с помощью липкой ленты. Запыленность поверхности оценивают в баллах согласно рисунку.
• ISO 8502-4 устанавливает методику оценки вероятности конденсации влаги на очищенной поверхности.
• ISO 8502-5 устанавливает метод определения хлоридов с помощью индикаторной трубки.
• ISO 8502-6 приводит метод Брестле по отбору растворимых загрязнений с очищенной поверхности.

Очистка поверхности металла

Для удаления старых красок, лакокрасочных покрытий, лаков, затвердевших шпатлёвок и других материалов рекомендуется использовать специальные смывки и обезжириватели металла:

Подготовка поверхности металла под окраску наряду с качеством используемых лакокрасочных материалов определяет качество получаемого покрытия и его долговечность. Даже при использовании высококачественных лакокрасочных материалов прочное покрытие можно получить только при безукоризненной подготовке поверхности.

Подробную информацию о подготовке поверхности металла к окраске (очистка поверхности металла, смывки и обезжириватели, подготовка поверхности металла) Вы можете узнать на страницах нашего сайта.

Источник

Способы очистки металла

Очистка металла

Наиболее используемыми способами предварительной обработки металла являются: очистка ручным инструментом, механическая очистка, абразивоструйная очистка.

Очистка ручным инструментом

Ручная очистка металла — это метод подготовки металлических поверхностей с помощью ручных инструментов, без применения энергопитания.

Ручную очистку поверхности проводят с использованием обрубочных молотков для скалывания ржавчины и других загрязнений, ручных проволочных щёток, шпателей, скребков, абразивных шкурок, наждака.

Молотки для скалывания применяются для удаления толстого рыхлого слоя ржавчины, чтобы сделать более экономичной абразивную струйную очистку. Обработка молотками часто проводится в сочетании с зачисткой щётками. Обработка такими молотками непригодна для общей подготовки поверхности перед нанесением покрытий.

Очистка ручным инструментом иногда применяется на начальном этапе для предварительной очистки, с целью снятия относительно легко удаляемых загрязнений перед использованием механизированных инструментов.

Очистка механизированным инструментом

Это метод подготовки металлических поверхностей с применением механизированных ручных инструментов, но без использования абразивоструйной очистки.

Механизированную очистку проводят с использованием вращающихся проволочных щёток, машин для зачистки абразивными шкурками, дисков для зачистки абразивными шкурками, абразивных точильных камней, зачистных молотков с электро- или пневмоприводом, игольчатых пистолетов, шлифовальных кругов.

Участки поверхности, недоступные для подобных инструментов, должны подготавливаться вручную.

Перед очисткой ручным и механическим инструментом необходимо удалить скалыванием все толстые слои ржавчины. Видимые масло, смазка и грязь также должны быть удалены.

Очистка механизированным инструментом эффективнее и производительнее очистки ручным инструментом, но по эффективности уступает абразивной струйной очистке.

Абразивоструйная очистка

Сухая абразивоструйная очистка

Сухая абразивоструйная очистка (бластинг) заключается в ударе абразивного потока с высокой кинетической энергией о подготавливаемую поверхность. Подача абразива осуществляется при помощи центробежной силы, сжатого воздуха или эжекции. В воздушно-абразивный поток допускается добавлять небольшое количество воды для устранения пыли.

Абразивная струйная очистка сжатым воздухом

Данная операция осуществляется при подаче абразива в поток воздуха и направлении образующейся воздушно-абразивной смеси с высокой скоростью из сопла на очищаемую поверхность. Абразив может быть впрыснут в воздушный поток из ёмкости, находящейся под давлением, или увлечён этим воздушным потоком в процессе всасывания из ёмкости, не находящейся под давлением. Этим способом очищают поверхности с помощью дробеструйных аппаратов.

Абразивная струйная очистка с впрыскиванием влаги

Этот метод аналогичен абразивной струйной очистке сжатым воздухом с той разницей, что в воздушно-абразивный поток добавляют незначительное количество жидкости (обычно чистую пресную воду), что создает метод струйной очистки, при котором не образуется пыли в диапазоне размера взвешенных частиц менее 50мкм. Расход воды составляет 15-25 л/ч.

Струйная очистка жидкостью под давлением

В поток жидкости (обычно чистой пресной воды) вводят абразив (или смесь абразивов), и этот поток направляют через сопло на очищаемую поверхность. Этот метод основан на воздействии кинетической энергии высоконапорной водяной струи на обрабатываемую поверхность. При этом струя воды позволяет удалять с поверхности загрязнения и отложения любой физической природы и химического состава: ржавчину, консервационные смазки, лакокрасочные покрытия, битум, смолы, нагар, окалину и т.д. Давление воды зависит от типа удаляемых загрязнений, таких как рыхлая ржавчина и окрасочные покрытия со слабым сцеплением.

Как правило, используются следующие методы водной струйной очистки:

• водная струйная очистка высокого давления (70-170 МПа);
• водная струйная очистка сверх высокого давления (свыше 170 МПа).

Гидроструйная очистка при высоком давлении также имеет название «гидроджеттинг». Гидроджеттинг под высоким давлением. (70-170 МПа) позволяет удалить большинство красок и продуктов коррозии. Гидроджеттинг под сверхвысоким давлением (более 170 МПа) применяется для полного удаления всех старых покрытий и ржавчины.

В настоящее время данные технологии активно используются там, где необходимо быстро, качественно и безопасно выполнить работы по очистке и подготовке поверхности металла.

Контроль очищенной поверхности металла

Методы контроля очищенной поверхности перед окраской регламентирует ISO 8502.

• ISO 8502-1 устанавливает метод определения на очищенной поверхности растворимых продуктов коррозии с помощью индикаторной ленты.
• ISO 8502-2 устанавливает метод лабораторного анализа хлоридов в воде, собранной после промывки очищенной поверхности размером 250х100мм.
• ISO 8502-3 устанавливает метод оценки контроля запыленности поверхности с помощью липкой ленты. Запыленность поверхности оценивают в баллах согласно рисунку.
• ISO 8502-4 устанавливает методику оценки вероятности конденсации влаги на очищенной поверхности.
• ISO 8502-5 устанавливает метод определения хлоридов с помощью индикаторной трубки.
• ISO 8502-6 приводит метод Брестле по отбору растворимых загрязнений с очищенной поверхности.

Очистка поверхности металла

Для удаления старых красок, лакокрасочных покрытий, лаков, затвердевших шпатлёвок и других материалов рекомендуется использовать специальные смывки и обезжириватели металла:

Подготовка поверхности металла под окраску наряду с качеством используемых лакокрасочных материалов определяет качество получаемого покрытия и его долговечность. Даже при использовании высококачественных лакокрасочных материалов прочное покрытие можно получить только при безукоризненной подготовке поверхности.

Подробную информацию о подготовке поверхности металла к окраске (очистка поверхности металла, смывки и обезжириватели, подготовка поверхности металла) Вы можете узнать на страницах нашего сайта.
