Нарезка резьбы на нержавеющей трубе

Как нарезать резьбу на трубе?

Содержание:

  1. 1. Выбираем инструмент для нарезания резьбы
  2. 2. Выполнение резьбы в 3 этапа

В каких случаях приходится нарезать резьбу на трубах? Чаще всего – при замене сантехники или радиаторов отопления, когда старая резьба на трубе не подходит к новым изделиям или невозможно раскрутить соединение, и часть трубы с резьбой приходится срезать болгаркой. Также это требуется при монтаже трубопровода с нуля в частном доме или на даче, когда есть новые трубы без резьбы. Если вы столкнулись с подобными задачами и не знаете, как выполнить резьбу на трубах, у вас есть два выхода – воспользоваться услугами сантехника или сделать это самостоятельно.

Для справки: за нарезание резьбы на одном конце трубы диаметром в 1/2 дюйма мастер возьмет около 120 рублей, за трубу диаметром в 2 дюйма придется заплатить свыше 300 рублей.

Скажете, не такая большая сумма? Конечно, когда требуется резьба только с одного конца трубы. А если объем работ куда больше? Посчитайте, сколько нужно заплатить мастеру за эту не очень сложную работу. Да еще придется ждать его весь день, откладывая свои дела – как известно, сантехники не очень пунктуальны. Вы же можете справиться с этой задачей самостоятельно: в этом нет ничего сложного. Проблема лишь в том, что не у каждого хозяина в арсенале есть нужное приспособление. Но и это решаемо – инструменты для выполнения резьбы вручную сегодня доступны по цене и просты в использовании. Что же купить? Давайте разберемся.

Выбираем инструмент для нарезания резьбы

Чтобы вручную выполнить резьбу на металлических деталях, используют метчики – для внутренней резьбы, плашки и клуппы – для наружной. Нас интересуют последние: именно они нужны для работы с трубами. Оба эти инструмента хоть и выполняют одну функцию – образуют винтовую поверхность на внешней стороне цилиндрической детали, но все же имеют некоторые конструктивные различия.

Плашка представляет собой большую гайку с режущими кромками внутри для снятия материала с поверхности заготовки и отверстиями для отведения стружки. Она навинчивается на заготовку, тем самым нарезая резьбу. Для тех, кто впервые сталкивается с такой работой, использование данного инструмента может вызвать затруднения – малейший перекос приведет к дефекту, и изделие будет испорчено. Поэтому новичку лучше выбрать ручной клупп.

Это приспособление используется специально для выполнения трубной резьбы. По сути, оно представляет собой ту же плашку, только в металлическом цилиндрическом держателе. Внутри цилиндра установлены резцы из высокоуглеродистой стали, дополнительно в конструкции имеются прижимные кольца и болты для лучшей фиксации на заготовке – это исключает перекос в процессе работы и помогает добиться высокоточной резьбы. Для вращения клуппа нужна ручка. Она может поставляться в комплекте с ним или же вместо нее используют обычный газовый ключ. Выбирать ручной клупп следует под диаметр трубы, например, 3/8, 1/4, 1/2 или 1 дюйм. Есть инструменты со сменными резцами, которые можно использовать с трубами разного размера, например, 1/2 и 1 дюйм.

Выполнение резьбы в 3 этапа

Что считается главным при выполнении резьбы на трубах? Шаг резьбы должен совпадать с шагом соединительных элементов, под которые ее, собственно, и нарезают. Именно это гарантирует герметичность и прочность соединения, а также его способность выдерживать высокое давление. Чтобы этого добиться, нужно подобрать подходящий клупп. Но и в самом процессе нарезания резьбы есть нюансы. Распишем его поэтапно.

Этап 1. Трубу нужно очистить от загрязнений и ржавчины (если изделие старое). После этого следует снять заходную фаску на конце – можно использовать для этого напильник. Так будет легче навернуть клупп. Прежде, чем браться за инструмент для нарезания резьбы, трубу необходимо зафиксировать.

Этап 2. Закрепить инструмент в держателе, центрировать его режущую часть на заготовке, смазать трубу машинным маслом или солидолом – это облегчит проворачивание инструмента, исключит появление задиров на резьбе и уменьшит износ режущих кромок.

Этап 3. Приступить к вращению рукоятки клуппа – первые его резцы начнут нарезать резьбу, а последующие будут доводить ее для большей точности и аккуратности. Шаг резьбы равен количеству полных вращательных движений. В процессе работы необходимо смазывать трубу.

Вот и все! Минимум усилий, минимум затрат на покупку инструмента, минимум времени – вот так нарезается резьба клуппом. Убедитесь в этом сами, выполнив одну-две пробные заготовки на отрезках труб. Дальше вы сможете нарезать ровную и точную резьбу на трубах, которые монтируются в системе водопровода вашей квартиры или частного дома.

В нашем интернет-магазине представлены ручные клуппы различного диаметра. Мы предлагаем только фирменные изделия, и вы можете быть уверены в том, что получите ровную аккуратную резьбу. Выбирайте подходящий для работы инструмент прямо сейчас, пока большинство типоразмеров есть в наличии!

Нарезать резьбу на нержавеющей трубе

Основные способы нарезки

Нарезать витки на обрабатываемой поверхности можно 2-мя основными методами: вручную либо при применении автоматического оборудования. В домашних мастерских часто используют конкретно ручной инструмент, потому что он дешевенький и прост в использовании. В большинстве случаев применяется плашка, в продаже встречаются последующие:

Основная часть приспособления может быть сделана в виде квадрата и шестигранников. Наибольшее распространение получили дисковые варианты выполнения, которые и используются для нарезания резьбы.

Разрезные либо подпружиненные варианты выполнения характеризуются высочайшей износостойкостью. Но, особенности их конструкции определяют то, что добиться высочайшей точности и чистоты нарезанных витков фактически не может быть.

Можно использовать и раздвижные плашки, которые часто состоят из 2-ух рабочих частей. Из-за этого обеспечивается универсальность в применении.

Резьбонарезной набор для труб и правила его пользования

Значительно упростить задачку по нарезанию резьбы можно приобретя особый набор для труб. Он совершенно подходит для внедрения в домашних критериях. Примером можно именовать клупп – малость модифицированная плашка, которая применяется совместно с трещоткой и направляющей. В набор могут врубаться разные приспособления:

  • Цельные представлены корпусом цилиндрической формы с внутренним отверстием. Для работы также в набор включают особый плашкодержатель.
  • Раздвижные состоят из резцов, расстояние меж которыми можно регулировать по мере надобности. Применяется для нарезания резьбовой поверхности в несколько проходов, за счет чего увеличивается качество.

Лерка выбирается зависимо от поперечника трубы и направления резьбы. Процесс нарезания характеризуется последующими особенностями:

Доработка труб из нержавейки

  • Особый инструмент, именуемый клуппом, устанавливается в трещотку.
  • На режущую часть также наносится масло, которое упрощает ход рабочей части.
  • На край обрабатываемой трубы устанавливается направляющая.
  • Трещотка крутится вокруг оси, за счет чего происходит образование резьбы.
  • Во время механической обработки масло временами добавляется.

Стоит учесть тот момент, что приспособление после долговременной эксплуатации может затупится. Вот поэтому необходимо смотреть за состоянием режущей кромки.

Какими резцами проводят нарезание резьбы

На токарном агрегате можно проводить операции нарезания — как по внешней, так и по внутренней поверхности. При всем этом используют различные типы режущих частей. Их можно поделить на три главные группы:

К первой группе относится инструмент самого обычного типа. По конструкции это рабочая головка на стержне различного сечения и формы. Форма профиля соответствует головке. Некие модели резцов стержневых имеют твердосплавные напайки на рабочих гранях. Это наращивает ресурс последних, которые наименее подвергаются истиранию рабочей поверхности, и, как следствие, не так нередко затачиваются.

Призматического типа приспособлениями проводят обработку заготовок только с наружной стороны. По сопоставлению с предшествующей группой они могут управляться с более необъятными поверхностями, их можно затачивать большее число раз. В токарном станке элемент закрепляют с помощью держателя «ласточкин хвост».

Круглыми элементами для нарезания можно делать внутренние и внешние резьбы. Ими удобнее работать, ежели призматическими, они более универсальны – имеют широкую область внедрения. Отлично поддаются переточке в большенном количестве раз. Укрепляют резцы в держателе в отверстие торца. Призматические и круглые элементы относят к фасонному инструменту для токарного оборудования.

Рез ручным клуппом

В домашней мастерской рекомендуется проводить рез ручным клуппом. Посреди особенностей подобного процесса можно отметить последующие моменты:

  • Рабочая часть устанавливается в особом держателе, выполненном в виде трещотки. Он значительно упрощает процесс нарезания витков на поверхности трубы.
  • Начать работу можно с чистки трубы. Стоит учесть, что при нарезать витки можно только при отсутствии сильных изъянов.
  • Зачистка поверхности проводится до металла, пока он не начнет поблескивать.
  • Внешняя кромка обрабатывается для получения фаски. Из-за этого обеспечивается захождение инструмента.
  • Поверхность обрабатывается техническим вазелином. Он понижает степень трения, делает ход инструмента более плавным.
  • Труба крепится в тисках, можно задерживать ее и газовым ключом. Принципиально исключить возможность наклона либо смещения трубы при оказании на нее высочайшей нагрузки.
Читайте также:  Оцинкованная труба дюйм с четвертью

Работа предугадывает совершение нескольких витков по часовой стрелке, после этого в оборотном направлении. Это делается для того, чтоб удалить стружку с зоны резания.

Как нарезать внутреннюю резьбу?

В неких случаях требуется внутренняя резьба, которая также может быть нарезана при применении ручного инструмента. Часто для схожей работы выбирается метчик, который состоит из 3-х главных частей:

Заборная применяется конкретно на момент резки, калибрующая направляет инструмент и обеспечивает его вертикальное положение. Хвостовая часть требуется для того, чтоб закреплять плашку в особом держателе.

Внутреннюю резьбу можно образовать последующим образом:

  • Труба закрепляется в вертикальном положении.
  • Метчик обрабатываемая заготовка смазываются.
  • Приспособление располагают строго вертикально, после этого делается несколько вращений по часовой стрелке, и один против.

На момент работы следует временами добавлять масло. Из-за этого обеспечивается плавный ход инструмента.

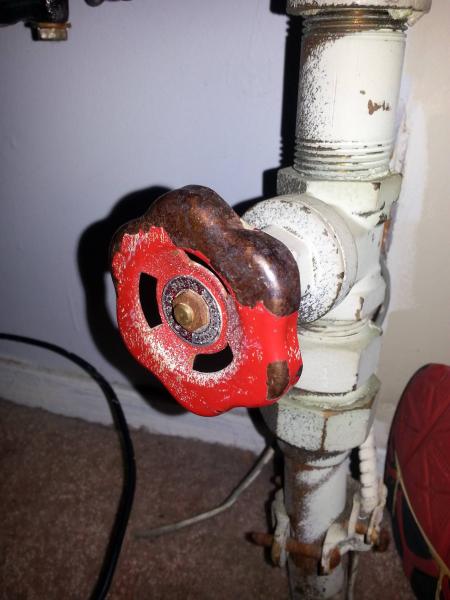

Нарезать резьбу на трубе не так уж сложно

Чтоб накрепко присоединить кран к трубе, либо установить отопительный устройство в систему отопления, принципиально знать, как и чем нарезать резьбу на трубе. Ведь большая часть запорной арматуры имеет резьбу, соответственно, присоединение таких частей при помощи сварки нереально

Ведь большая часть запорной арматуры имеет резьбу, соответственно, присоединение таких частей при помощи сварки нереально.

К примеру, если в вашей квартире предстоит установить новый умывальник либо унитаз, а раскрутить долголетнее соединение на железном водопроводе не представляется вероятным, то самый сбалансированный вариант:

  • Отключить подучу воды;
  • Срезать с помощью болгарки часть трубы у места установки умывальника;
  • Произвести нарезание трубной резьбы;
  • Установить шаровый кран либо тройник на трубу;
  • Соединить его при помощи гибкого шланга с краном умывальника.

Такую работу просто может выполнить квалифицированный сантехник. Но и хоть какой обладатель квартиры, приобретя инструмент для нарезания резьбы на трубах, способен без помощи других выполнить данную работу.

На сегодня для оснащения трубы резьбовым соединением применяется 2 вида резьбонарезных устройств:

  • Плашки резьбонарезные;
  • Клупп трубный.

С помощью их можно нарезать резьбу на хоть какой канализационные либо водопроводной трубе, которая употребляется в инженерных сетях жилых домов и личных коттеджах.

Если вы никогда не порезали резьбу, то сделать это при помощи плашки будет проблемно. Мельчайший перекос инструмента может привести к недостатку.

Потому, лучше пользоваться клуппом, так как он имеет направляющую, существенно упрощающую процесс вырезки.

Давайте освежим в памяти теорию процесса нарезания резьбы.

  • нарезание резьбы на трубах – это образование винтообразной поверхности на внешней стороне трубы (водопроводной либо системы отопления);
  • винтообразная поверхность представляет собой соединительный элемент умеренно вращающейся вокруг оси сгонки,
  • тройника либо крана, с равномерно-поступательным движением вдоль этой оси;
  • шаг резьбы – это поступательное перемещение накручиваемого элемента относительно оси резьбы, соответственное одному полному обороту.

Другими словами, чтоб установить запорную арматуру, нужно нарезать на трубах резьбу, шаг которой совпадает с шагом соединительных частей. Тогда такое соединение канализационных либо водопроводных труб будет герметичным и крепким, и способным выдержать высочайшее давление.

Подготовка к выполнению резьбы вручную

Нарезание резьбы на трубах в домашних критериях можно провести при применении подручных инструментов. Главные правила подготовки заключаются в нижеприведенных моментах:

  • На месте нарезания витков проводится удаление грязищи и ржавчины, других загрязняющих веществ. Эта рекомендация связана с тем, что посторонние элементы могут усугубить качество витков.
  • При наличии фаски на трубе, то ее аккуратненько снимают с помощью ратфиля. В неких случаях этот процесс проводят болгаркой, но качество приобретенной фаски может быть низким. Потому, если нет необходимости в спешке, то идеальнее всего провести работу ратфилем.
  • На момент работы поверхность должна быть отлично смазана маслом. Только в данном случае можно обеспечить плавный ход используемого механизма.

Если не соблюдать вышеприведенные советы, касающиеся предварительного шага, то рабочая часть может стремительно износится, а сам процесс усложняется. В неких случаях сильное воздействие может привести к поломке трубы.

На нержавеющей трубе

Нередко при изготовлении труб применяется нержавеющая сталь. Она характеризуется высочайшей прочностью и устойчивостью к воздействию коррозии. Но, присутствие огромного количества легирующих частей приводит к понижению степени обрабатываемости. Вот поэтому с нарезанием резьбы может появляться достаточно много проблем.

Упростить процесс нарезания можно при широком применении смазывающего вещества. Не считая этого, необходимо выбирать плашку либо метчик из износоустойчивого материала, который не будет тупится в процессе обработки.

отметим, что необязательно владеть какими-либо способностями либо иметь особые инструменты для получения резьбы на поверхности труб. Принципиально верно использовать избранный механизм нарезания резьбы, также смотреть за наличием смазывающего вещества. Стоит учесть, что недостающее количество смазки может привести к заклиниванию плашки либо метчика.

Как и чем нарезать резьбу на металлической трубе

В данной статье мы повествуем о возможности присоединения конструкций из металла с полипропиленовыми изделиями для возведения различных видов коммуникаций при строительстве дома. Если раньше монтаж производился при помощи сварочного аппарата, что заведомо сложно и дорого, то в настоящее время разнообразные материалы возможно присоединить при помощи фитингов. В нашей статье мы вместе с вами будем разбираться в процессе нарезки (нанесения) наружной резьбы на трубы, произведенные из различных материалов. Особенно это будет интересно для граждан, которые собрались провести соединительную работу металла с пластиком, так как всего несколько десятилетий назад это считалось фантастической идеей.

Подготовка к выполнению операции вручную

Считается, что история первых винтовых соединений началась задолго до рождения Христа. Первопроходцем является древний философ, математик и механик Архит Тарентский, живший в 3 веке до нашей эры. Его последователем стал знаменитый на весь мир Архимед, воспользовавшись данным учением и применивший науку на практике для перемещения жидкостей и сыпучих веществ. Однако теоретические учения не вошли в учебники или были забыты (точно неизвестно), и технологический пик пришелся на 19 столетие нашей эры. Английский ученый или изобретатель Генри Модсли впервые представил научному сообществу аппарат в виде токарно-винторезного станка, с помощью которого и производилась точечная нарезка. По итогу дата создания оборудования приравнивается к промышленной революции, так как до этого времени ничего подобного не было придумано и именно с этого момента происходит прорыв во всех отраслях народного хозяйства во всем мире. К этому процессу приложили «руки» ученые, занимающиеся проблемами металлургии, машиностроения, материаловедения, станкостроения и других немаловажных для жизни прикладных наук.

А теперь рассмотрим подготовительные работы по нарезке трубной резьбы вручную.

Сначала давайте разберемся, что под этим подразумевается и каковы ее параметры. Это прорезанные канавки с равномерным шагом между витками и с одинаковым геометрическим профилем на материале конической или цилиндрической формы. Используются для соединения различных деталей, узлов повсеместно от строительства дома и проведения водоснабжения до машино- и судостроения.

Мы предоставляем вам схематическое изображение, чтобы освежить в памяти знания.

а – обозначает внешнюю резьбу. Чаще гражданам приходится самостоятельно нарезать такой вид для соединения сантехнических устройств.

б – внутренняя обработка.

На картинке в обоих вариантах диаметр обозначается английскими буквами d, d1 и, соответственно, D, D1.

Вы ошибаетесь, считая, что резьбовую операцию невозможно произвести в домашних условиях без применения специальной техники. Все можно изготовить самостоятельно без чрезмерных финансовых вложений с помощью подручных инструментов.

Для этого перед началом работы стоит обратить внимание на следующие моменты:

Загрязненность заготовки. Если на поверхности существуют инородные включения, земля, ржавчина, окалина, маслянистые отложения, следы от нефтепродуктов и т.д., то абсолютно понятно, что эти проблемы необходимо устранить очищением. В противном случае посторонние включения вполне вероятно ухудшат качество сделанных витков.

От производителей мы зачастую получаем деталь с фаской на конце, то есть с подворотом. Этот дефект необходимо устранить при помощи болгарки, а лучше всего напильником. Так вы получите высококачественный образец.

Если вы хотите получить изделие должного уровня, то придется нанести смазочный материал.

Мы рекомендуем вам прислушаться к нашим советам, в противном случае рабочая часть способна сильно износится, а само мероприятие затянется на неопределенное время и вполне вероятно, что невыполнение условий способно привести к деформации детали и в конечном счете к ее поломке.

Как вручную нарезать резьбу плашкой на трубе – пошаговое руководство

Механический инструмент – это, по сути, гайка, сделанная из закаленной высококачественной стали. С торца имеются отверстия в виде лепестков цветка, необходимые для отведения отработанной стружки. Внутренняя часть представлена острыми режущими кромками. На корпусе просверлены два отверстия, в которые вставляется рукоятка для обеспечения равномерного воздействия.

Является самой распространенной моделью из-за легкости и простоты использования:

Вертикально расположенную трубу фиксируем при помощи зажимов (тисков).

Очищаем поверхность от загрязнений.

Создаем фаску для точной центровки.

На плоскость наносим масло для лучшего передвижения плашки.

Элемент вставляем строго перпендикулярно заготовке во избежание перекоса, который даже под небольшим градусом способен привести к неправильному созданию витков.

Крутим рукоятку по часовой стрелке, делаем два оборота и возвращается назад. Таким образом, мы освобождаем отработанную стружку.

Читайте также:  Оцинкованный фасад для посудомоечной машины

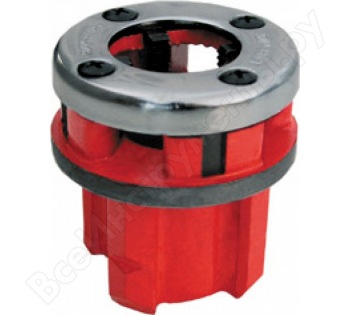

Нарезание трубной резьбы клуппом

Такой механический комплект продается в любых специализированных магазинах и особенно популярен среди пользователей, так как нет необходимости проводить операцию по отцентрованию. Данная функция включена в комплектацию.

Наружнее устройство клуппа выглядит более сложно, но внутреннее содержание настолько конструктивно, что позволяет быстро и качественно сделать работу.

Инструмент состоит из:

Круглой металлической рамки, отлитой из прочного сплава.

Четырех съемных резцов или гребенки лезвий. Второй образец имеет колоссальное преимущество. Первые резцы при движении делают неглубокие канавки, а следующие, более высокие, скользя по «черновой» дорожке, вырезают полноценную, готовую к использованию.

Широкого держателя с направляющей трубкой, который минимизирует процесс перекоса.

Инструкция по применению:

Клупп устанавливается в трещотку, а на край обрабатываемой детали – направляющая.

Резцы смазываются для совершения плавного хода/

Начинается работа трещотки, которая вращается вокруг своей оси.

Нарезание резьбы на трубах

Металлообработка

Металлоконструкции

Нарезка резьбы на трубах

Работем от 2500 руб.

  • Обработка металла на ЧПУ станках
  • Изготовление деталей
  • Токарное и фрезерное оборудование
  • Чертежи любой сложности
  • Выполним заказы по металлообработке
  • Наши токаря универсалы

Расчет цены за 3 часа

Команда инженеров за 3 часа просчитает заказ

Срочные работы

Выполним работы быстро в течении дня

Металл в наличии

Популярные марки металла всегда в наличии

Таблица стоимости нарезки резьбы

Дюйм Нержавейка (и другой металл) Сталь
1/2″ 21,5 15 100 70
3/4″ 27 20 120 100
1″ 33 25 150 120
1″ 1/4 42 30 250 150
1″ 1/2 48 40 300 200
2″ 60-57 50 500 300

При монтаже любых коммуникаций основным является резьбовое соединение. Оно надежно, эффективно, прочно. Стоимость работ зависит от материала, технологических особенностей проекта, объема предстоящих работ и других параметров. Услуги по нарезке резьбы на трубах предлагаемые нашей компанией отличаются высоким качеством, гарантируют надежность, при небольшой стоимости. Мы пользуемся высокотехнологичным, современным оборудованием, благодаря чему легко выполним заказ любого объема и сложности. Одинаково уважаем интересы частников и крупных подрядчиков.

Виды резьбовых соединений

Ремонт, замена, установка коммуникаций начинается с нарезания резьбы на трубах. Мастер выбирает методику, инструменты, опираясь на свой опыт, материал, диаметр трубопровода. Наиболее часто используемыми типами резьбовых соединений являются три.

  • Элементы конструкции измеряются в дюймах.
  • Форма имеет равнобедренный треугольник с величиной верхнего угла 55 градусов.
  • Большой шаг обеспечивает высокую надежность соединения при нарезке резьбы на алюминиевой трубе или латунной трубы.
  • Мерой измерения всех элементов служат миллиметры.
  • Профиль соединения равносторонний треугольник.
  • Мелкий шаг идеально подходит для нарезки резьбы на тонкостенной трубе.

3. Трубный дюймовый.

Широко применяется при ручной обработке. Мастера пользуется плашками или метчиками в зависимости от того внутри или снаружи им предстоит изготавливать соединение.

Как мы работаем

Расценка на нарезку трубной резьбы вручную определяется индивидуально при беседе с каждым клиентом. Учитывается сложность, тип материала, количество соединений, сроки и многое другое. В Москве мы пользуемся устойчивой репутацией проверенных, надежных партнеров. Получив заказ, реализуем его максимально быстро, даем гарантии на все виды работ. Одинаково уважаем интересы крупных предприятий и частников. Операции выполняются строго по технологии.

  • Размечаем трубы на нужную длину.
  • Делаем заготовки по чертежам клиента.
  • Торец зачищается от заусениц, торцуется.
  • Выбирается плашка нужного размера и шага.
  • Нарезка резьбы на оцинкованные трубы небольшой толщины всегда делается плашками с мелким шагом.
  • Перпендикулярно установив на торце. Слегка нажимаем инструмент, постепенно накручивая.
  • Плашкодержатель плавно вращается по часовой стрелке. При необходимости резьба может изготавливаться против часовой стрелки.
  • Недопустимо большое скапливание стружки. Она способно повредить резьбу.
  • Делаем не больше 3 оборотов, после чего проворачиваем плашкодержатель в обратную сторону на пол оборота для удаления стружки.
  • Нарезка резьбы на нержавеющей трубе требует постоянного смазывания металла.
  • Длина определяется технологической необходимостью.

Внутренняя резьба изготавливается метчиками. Размер подбирается специалистом для каждой трубы отдельно. Работая с твердыми материалами лучше пользоваться несколькими инструментами разного диаметра постепенно углубляя нарезку или работать на станке.

Применяемое оборудование

При больших объемах заказов используют крупп. Он имеет специальные направляющие для изготовления ровных непрерывных канавок. После надевания на трубу работают им так же как обычной плашкой. Цена нарезки резьбы на трубах снижается при использовании специализированных или токарных станков. Они обеспечивают быстрое нарезание углублений или канавок любого вида, по любому типу материала. На токарном станке нарезка делается одним проходом. Это ускоряет процесс, помогая без задержек справляться с большими объемами.

Стоимость

Наши цены в Москве самые доступные. Мы приветствуем постоянных или оптовых заказчиков, предлагая скидки. Подробно узнать о работе предприятия можно по телефону или на сайте.

Клуб ремонта

Ремонт своими руками

Как нарезать резьбу на трубе

от admin

Самостоятельная нарезка резьбы на трубах разного класса потребует от исполнителя особых навыков и знания всех нюансов такой процедуры. В данной статье мы хотим ознакомить вас с тем, как порезать резьбу на трубе собственными руками (на водопроводной трубе, на трубе из нержавейки).

Освоение техники нарезки резьбы даст возможность вам без посторонней помощи делать ремонт водопроводных и отопительных сетей, и также любой техники для дома, включающей в собственный состав трубные изделия.

Приёмы нарезки резьбы

Нарезка резьбы ручным способом

Техника нарезки резьбы на трубных заготовках предусматривает использование следующих приёмов:

  • применение специализированных резьбовых гребёнок и резцов;
  • накатывание резьбы при помощи круглых (плоских) плашек;
  • подготовка соединения резьбового типа с применением «традиционных» метчиков и плашек;
  • нарезка резьбы при помощи специализированных фрез.

Подобным образом, подготовка соединений с резьбой дома вероятна лишь при существовании конкретных устройств и инструмента. В рекомендуемой для вас публикации мы детально рассмотрим способ нарезки резьбы при помощи особенного резьбонарезного комплекта (как говорят иначе «клуппа»).

Состав инструмента

Электромеханический резьбонарезной набор с названием «клупп» применяется одновременно с набором радиальных плашек разных диаметров, которые предназначены для нарезки резьбы на трубных заготовках любой размерности. Помимо самого устройства, для нарезки резьбы вам будут нужны следующие материалы и материалы:

  1. Метчики для быстрой нарезки внутренней резьбы.
  2. Механичные тиски, применяемые для фиксации трубных заготовок.
  3. Машинка для шлифовальных работ, которая предназначена для подготовки участков нарезания резьбы.
  4. Смазочные масла.

Тут же стоит обратить Ваше внимание на то, что трудиться с электрической машинкой для шлифовальных работ разрешается лишь при существовании перчаток и защитных очков.

Порядок нарезки внешней резьбы на водопроводной трубе

Делаем резьбу на трубе

Первым делом при помощи машинки для шлифовальных работ срезается часть водопроводной трубы с устаревшей резьбой или её участок, повреждённый коррозией.

Для возникновения хорошего среза, обеспечивающего удобство проведения всех дальнейших операций, сразу после размечивания сгон жёстко крепится при помощи газового ключа или зажимается в тиски. Дальше на подготавливаемом участке трубы срезается изящная фаска, что ощутимо делает легче вращения плашки. Для легкости её скольжения по резьбе участок нарезки смазывается машинным маслом.

В процедуре нарезки резьбы держатель плашки вращается по часовой стрелке; но после возникновения нескольких ниток назначение его вращения меняется на обратное. Применение этого приёма позволит высвободить зону для работы от отработанных железных стружек.

Нарезка резьбы на стояке

Длина соединения резьбового типа не должна быть больше 1-го см, что подходит обычному показателю для многих бытовых сетей трубопроводов. По завершении операции нарезки резьбы обработанный участок очищается от железной стружки, а потом аккуратно протирается ветошью или тряпочкой.

Нарезка внутреннего соединения резьбового типа

Нарезка внутренней резьбы

Перед нарезкой резьбы на трубе в её внутренней пустоты, вам потребуется обмерить диаметр трубного отверстия. Исходя из данных которые получились, вы сможете подобрать инструмент для работы (метчик) необходимого размера. Посмотрите на то, чтобы длина выступающего из стены патрубка была длиннее нарезаемой резьбовой части на пару миллиметров.

Как только вы целиком сформировались с требуемым диаметром внутреннего отверстия, следует рассверлить его до размера, хорошего для резки резьбы.

В процедуре рассверливания необходимо тщательно смотреть за положением вводимой части сверла, которая не должна уклоняться от вертикали.

По окончании мероприятий по подготовке в трубное отверстие вводится метчик необходимого диаметра с одновременным вращением его основания по часовой стрелке. Вращение выполняется при помощи как говорят иначе «воротка», входящего в инструментальный комплект.

Порядок подготовки внутритрубной резьбы предусматривает применение следующего инструмента для работы:

  • метчика под обозначением №1, предназначенного для подготовительной (черновой) «прогонки» резьбы. Конструкция этого метчика такая, что при его применении снимается до 70% материала;
  • метчика под №2, используемого для окончательной (чистовой) нарезки резьбы. Воспользовавшись его помощью срезаются другие 30% трубного материала.

Подобным образом, для получения высококачественной и настоящей резьбы вам в первую очередь нужно будет «пройтись» по внутренней пустоты трубы метчиком №1, а потом повторять ту же самую операцию, воспользовавшись метчиком №2. Все указанные работы должны сопровождаться введением в зону для работы маленьких частей машинного масла.

Рядом со стеной

Рядом со стеной

Принцип нарезки резьбы не отличается ничем от обыкновенных обстоятельств, которые описаны выше. Только одна разность в том, что рядом со стеной очень некомфортно и проблемно делать данные работы. К примеру, периодически требуется немножко выдолбить участок стены возле трубы. Немаловажно бережно сделать срез. Если он будет кривой, то появятся затруднения при резке, а если учесть, что вы сделали уже углубление в стене порезать резьбу будет весьма тяжело. Для исполнения такой задачи можно применять плашку. Заранее трубу и плашку промазать, а после начинать порезать веточки.

Если труба рядом со стеной имеет очень приличный диаметр, то задача по нарезанию резьбы затрудняется. В подобных обстоятельствах нужно применять не плашку, а клупп. Для комфорта лучше применять электрический клупп.

Читайте также:  Фасонный элемент оцинкованный с покрытием полиэстер вертикальное обрамление

На трубе из нержавейки

На трубе из нержавейки

Что касательно нарезки резьбы на трубе из нержавейки, то задача затрудняется тем, что используемый металл довольно твёрдый. Благодаря этому для нарезки необходмио подобрать необходимую марку стали плашки. В данном варианте оптимальным вариантом будет обозначение Р18, а лучше Р18Ф2. Буква «Ф» значит то, что в материале содержится регулирующая добавка ванадия до 2%. Плюс ко всему, для нарезки резьбы на трубе из нержавейки можно применять плашки с обозначением Р9.

Если выбрать плашку несоответствующей марки, то в результате можно остаться без плашки и без резьбы. В большинстве случаев выполнять резьбу может быть только на валу резцом.

Видео

Инструкция по нарезке резьбы плашкой:

Нарезка резьбы на трубах: основные инструменты

Содержание

Нарезка резьбы на трубах требуется при замене сантехники и радиаторов отопления и монтаже новых систем отопления или водоснабжения. В статье расскажем, как нарезать резьбу на трубах с помощью разных инструментов и какой способ выбрать в зависимости от ситуации и собственного опыта.

Труба с нанесенной на нее резьбой

Виды резьбы

Выбор способа нарезания резьбы на трубах зависит от того, какая поверхность подлежит обработке и для каких целей предназначено соединение. К примеру, коническая резьба хорошо подходит для герметизации стыков, но нарезать ее довольно сложно.

Схемы разных видов резьбы

Есть несколько разновидностей резьбы, каждая из которых предназначена для решения конкретных задач.

  1. Метрическая (М) — самый распространенный в быту вид резьбы, который однако совсем не подходит для труб. При самостоятельном нанесении такой насечки соединить трубу с фитингами и другими дополнительными модулями может быть проблематично из-за несоответствия шага, угла и профиля резьбы. У метрической резьбы треугольный профиль с углом 60°, а шаг — 0,5–2 мм. Размеры резьбы в маркировке указывают на ее внешний диаметр (например М10 — резьба диаметром 10 мм). Больше информации о метрической резьбе вы найдете здесь.
  2. Дюймовая (G) — британский стандарт, который измеряется в дюймах. Такая резьба используется в 90 % систем, связанных с трубами. Ее нарезают на всей арматуре для сантехники, которая используется на отечественном рынке. Маркировка размера такой резьбы показывает диаметр ее условного прохода и составляет 1/16–6 дюймов. Резьба имеет закругленные срезы на вершинах и угол профиля 55°. Больше информации о дюймовой резьбе вы найдете здесь.
  3. Коническая (R) — еще один британский стандарт, который имеет шаг и угол профиля, как у цилиндрической резьбы. Резьбу этого типа наносят на детали конусовидной формы. В отдельных случаях допустимо соединять детали с конической и цилиндрической резьбами. За счет дополнительного напряжения, которое возникает на витках в ходе резания, коническая резьба создает дополнительную надежность стыков.
  4. Круглая (Кр) — довольно редкий вид соединения, применяемый на стыках, которые приходится периодически разъединять. Даже после периодического демонтажа такое крепление не теряет герметичность. Этот вид насечки имеет профиль в виде дуги окружности с углом 30°. Круглую резьбу невозможно соединить с любой другой.

Какие инструменты подходят для нарезания резьбы?

Внутреннюю и наружную резьбу на трубах можно нарезать разным инструментом.

  1. Метчик — инструмент, который используется для нарезания внутренней резьбы на трубах. Визуально напоминает стержень с резьбой и канавками на внешней стороне. Рабочая часть метчика обычно состоит из трех участков, которые последовательно производят черновую, промежуточную и окончательную нарезку. Некоторые производители предлагают комплекты из 2–5 метчиков, которые используют по очереди. Чаще всего метчики применяют для нанесения метрической резьбы, но есть разновидности, которые подходят для работы с трубами. Подробно о процессе нарезания резьбы метчиком мы рассказывали в этой статье.

  1. Плашка — приспособление для нарезки внешней резьбы на трубах и других изделиях. Выглядит как большая гайка с режущими кромками внутри, предназначенными для снятия материала с заготовки, и отверстиями для удаления стружки. Плашка навинчивается на заготовку, одновременно формируя резьбу. Существует несколько видов плашек: цельные, подпружиненные, клупповые. По форме плашки бывают круглыми, квадратными, призматическими и шестигранными. Наибольшую популярность получила круглая (дисковая) разновидность. Для тех, кто столкнулся с нарезкой резьбы на трубах впервые, использование данного инструмента может быть проблематичным. Малейший перекос способен привести к дефекту, из-за чего изделие будет испорчено.

  1. Клупп — инструмент, предназначенный специально для нарезания трубной резьбы. По конструкции это та же плашка, только помещенная в металлический цилиндрический держатель. В цилиндре предусмотрены резцы из высокоуглеродистой стали, а также прижимные кольца и болты — для улучшенной фиксации на заготовке. Благодаря ним перекос обрабатываемой детали исключается, а резьба имеет повышенную точность. Для вращения клуппа обычно предусматривают ручку. Если же ее не оказалось в комплекте, в качестве альтернативы можно использовать газовый ключ. Выбирать ручной клупп нужно под диаметр трубы. В продаже также есть инструменты со сменными резцами, которые можно использовать для нарезки резьбы на трубах разного диаметра.

  1. Электрический клупп — разновидность клуппа, которая пригодится, если требуется нарезать резьбу на большом количестве труб. Инструмент оснащен электродвигателем, работающим на малых оборотах. Электрический клупп похож на болгарку, только вместо круга в шпиндель устанавливается плашка.

Советы по нарезанию резьбы

Перед нарезанием резьбы на трубах необходимо определить ее размер, шаг и используемый стандарт. Если насечка наносится на деталь, которая должна подойди к имеющемуся изделию, проще всего поискать маркировку, она должна стоять рядом с готовой резьбой.

Если маркировки нет, измерьте резьбу штангенциркулем или специальным набором с шаблонами. Чтобы определить шаг насечки, необходимо измерить 10 витков резьбы и поделить полученную длину на 10. Инструмент для нарезания резьбы подбирайте с учетом диаметра трубы и шага резьбы на имеющейся детали.

Подготовка к нарезанию резьбы

Перед тем, как нарезать резьбу на трубе, необходимо выполнить ряд подготовительных операций.

  1. Удалить грязь, остатки смазки и ржавчину с участка, на котором будете нарезать резьбу.
  2. Аккуратно снять с трубы фаску напильником или болгаркой.
  3. Нанести на обрабатываемую поверхность смазку, чтобы обеспечить плавный ход инструмента.

Соблюдение этих рекомендаций гарантирует предсказуемый результат и уменьшает износ резьбы.

Нарезание резьбы при помощи плашки

Плашки для нарезания резьбы на трубах используют довольно часто, так как этот инструмент имеет широкое распространение и прост в применении. Работать с ним необходимо по такой схеме.

  1. Зафиксируйте трубу в тисках в вертикальном положении.
  2. Очистите поверхность и нанесите на нее масло.
  3. Рукоятку плашки вращайте по часовой стрелке.
  4. Чтобы улучшить качество и точность резьбы, после двух витков делайте один обратный. Такая последовательность позволяет отводить остатки металлической стружки с режущей части.

В ходе нарезания резьбы необходимо смазывать режущую часть плашки и трубу маслом, это делает процесс обработки более плавным. Больше информации о нарезании резьбы плашкой смотрите в этой статье.

Процесс нарезания резьбы плашкой

Нарезание резьбы с помощью ручного клуппа

Процедуру нарезания резьбы на трубах упростит использование клуппа вместе с трещоткой и направляющей. Работа проводится в такой последовательности.

  1. Установите клупп в трещотку.
  2. На режущую часть клуппа нанесите масло.
  3. Установите на край обрабатываемой трубы направляющую.
  4. Вращайте трещотку вокруг оси, нарезая резьбу.
  5. Периодически добавляйте масло, чтобы упростить ход инструмента.

Режущая часть клуппа после длительной эксплуатации может затупиться, поэтому нужно следить за состоянием инструмента и периодически производить его подточку.

Применение ручного клуппа для нарезания резьбы

Нарезание резьбы электрическим клуппом

Используя электрический клупп, можно добиться гораздо более высокой производительности при нарезании резьбы на трубах. Работа с этим инструментом имеет свои особенности.

  1. Обрабатываемую деталь тщательно подготовьте.
  2. Заготовку надежно закрепите в держателе.
  3. Закрепите механизм в начальной точке.
  4. Проверьте свободу хода направляющих и направление вращения режущей части.
  5. Первые витки резьбы нарезайте в толчковом режиме.

Электрический клупп позволяет выставить основные параметры резьбы, включая длину реза, шаг и т. п. Особенности использования инструмента зависят от его модели и функционала.

Нарезание резьбы электрическим клуппом

Использование станка для нарезания резьбы

При проведении масштабных строительных работ вместо ручного инструмента используют токарный станок универсального действия. На станке можно нарезать как внутреннюю, так и наружную резьбу. Крепежный модуль станка обеспечивает надежную фиксацию детали и ее точный подвод к резцу.

Для нарезания резьбы используют стержневые, пластинчатые и вставочные резцы. Токарные станки могут использоваться для обработки даже тонкостенных труб. Трудности в работе возникают только когда заготовку нельзя снять и установить вертикально.

Нарезание внутренней резьбы на токарном станке

Вопросы и ответы

Как нарезать резьбу на трубе, расположенной у стены?

Сложность нарезания резьбы на трубе, расположенной у стены, заключается в недостаточном объеме пространства для манипуляций. Работа проводится в стандартной последовательности, но для этого придется разобрать часть стены или демонтировать фрагмент трубопровода, на котором предстоит нарезать резьбу.

Как нарезать резьбу на трубе из нержавеющей стали?

Из-за большого количества легирующих компонентов в составе нержавеющей стали обрабатывать трубы из этого материала проблематично. Упростят процедуру обильное использование смазывающих веществ и выбор инструмента, рабочая часть которого обладает высоким запасом износостойкости.

Где купить инструмент для нарезания резьбы на трубах?

Купить резьбонарезной инструмент для нанесения резьбы на трубы вы можете в интернет-магазине «РИНКОМ». В продаже есть:

  1. метчики и плашки;
  2. метчико- и плашкодержатели;
  3. трубные клуппы;
  4. наборы метчиков и плашек.

Доставка резьбонарезного инструмента производится во все города России. Вы также можете забрать заказ сами со склада в Брянске.

Источник

Поделиться с друзьями
Металл
Adblock
detector
